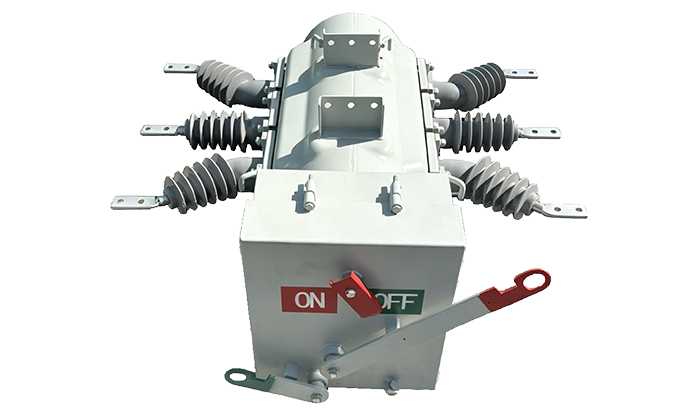

Опорный элегазовый (SF₆) выключатель нагрузки (ВН)
  • Опорный элегазовый (SF₆) выключатель нагрузки (ВН)
  • Опорный элегазовый (SF₆) выключатель нагрузки (ВН)
  • Опорный элегазовый (SF₆) выключатель нагрузки (ВН)
  • Опорный элегазовый (SF₆) выключатель нагрузки (ВН)
  • Опорный элегазовый (SF₆) выключатель нагрузки (ВН)
    • Запросить расценки
    Опорный выключатель

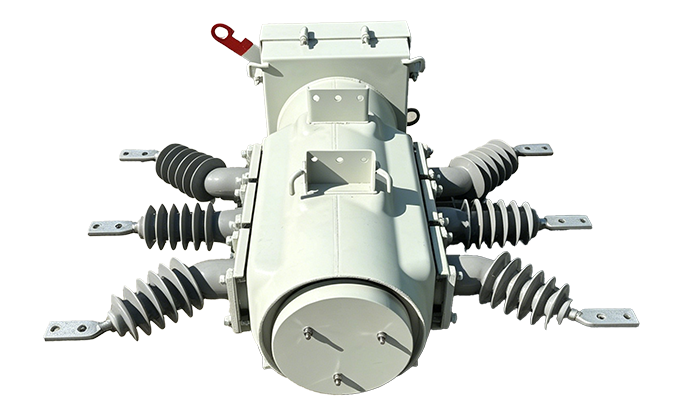

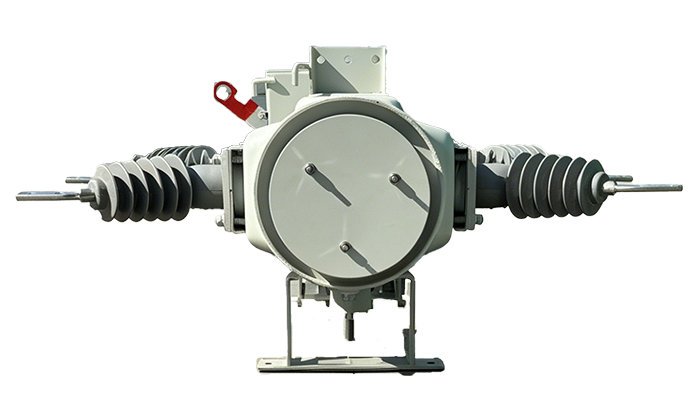

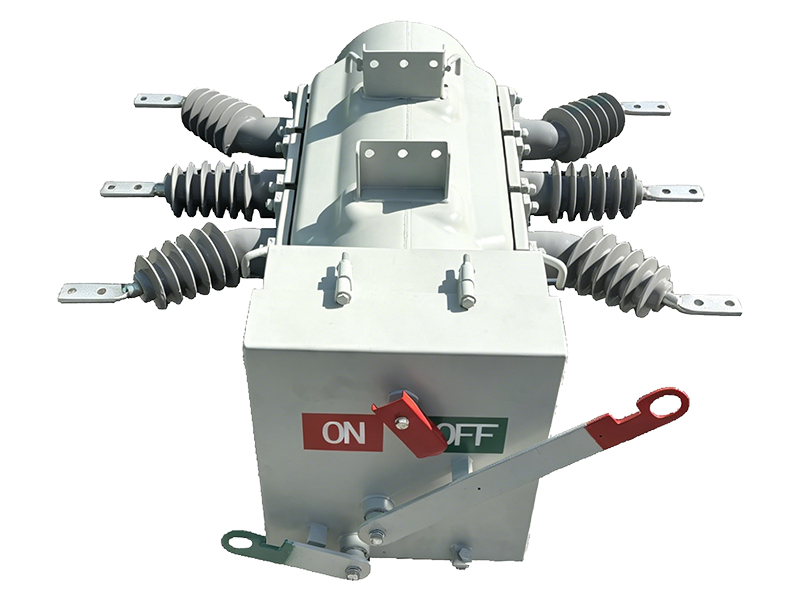

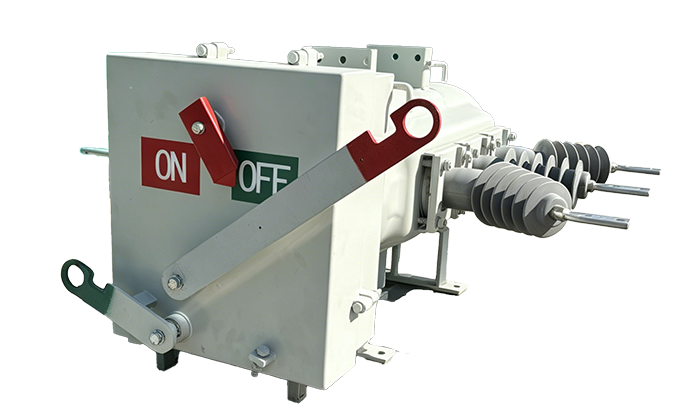

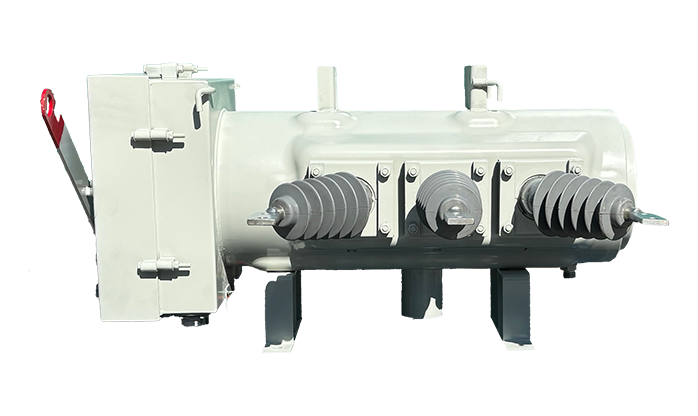

    Опорный элегазовый выключатель нагрузки, серия LWF3

    Серия LWF3 представляет собой опорный выключатель нагрузки бакового типа с газовой изоляцией (SF6), предназначенный для воздушных распределительных сетей среднего напряжения. В качестве изоляционной и дугогасящей среды используется газ SF6, что позволяет оборудованию эффективно отключать ток нагрузки и включать ток короткого замыкания. Выключатели нагрузки данной серии доступны в исполнениях на 12 кВ, 17,5 кВ, 24 кВ и 38 кВ и подходят как для стандартных воздушных линий электропередачи, так и для линий с изолированными проводниками. Оборудование подходит для современных систем автоматизации распределительных сетей с дистанционным управлением.

    Конструкция опорного выключателя не требует обслуживания и поддерживает надежную работу в сложных наружных условиях, включая воздействие соляного тумана, агрессивных промышленных загрязнений, снега и льда. Расчетный срок службы выключателя составляет до 30 лет. Помимо этого, поддержка архитектуры разделения первичной и вторичной цепи повышает эффективность интеллектуального мониторинга, дистанционной диагностики и автоматического обнаружения повреждений в распределительных сетях.

    Особенности
    Вращательный способ дугогашения

    Выключатель использует электромагнитную силу, возникающую при прохождении тока через основной контур, для эффективного гашения электрической дуги. Дугогасящее усилие автоматически увеличивается пропорционально величине тока.

    Качественная герметизация

    Корпус изготавливается с использованием технологии гидропневматического формования под давлением, превышающим рабочее в 1300 раз. Круглое сечение корпуса повышает устойчивость к внутреннему и внешнему давлению.

    Безопасная конструкция

    Устройство оснащено индикатором давления для контроля аномальных изменений внутреннего давления. Также, выключатель сохраняет работоспособность при ухудшении герметичности.

    Фрикционный обжим

    Соединение электродов выполнено с использованием технологии фрикционного обжима, что значительно повышает прочность соединения и качество контактов.

    Интеллектуальные функции и адаптация к системам автоматизации

    Выключатель может оснащаться встроенными датчиками тока и напряжения для реализации интеллектуального мониторинга параметров сети. При совместной работе с контроллером система способна автоматически определять повреждения сети и выполнять необходимые коммутационные операции.

    Технические характеристики
    Параметр LWF3-12 LWF3-17.5 LWF3-24 LWF3-38
    Номинальное напряжение (кВ) 12 (стандарт GB) 17,5 (стандарт SDMS) 24 (стандарт GB) 38 (стандарт SDMS)
    Номинальная частота (Гц) 50/60
    Номинальный ток (А) 400 630 400 630 400 630 400 630
    Номинальный ток кратковременного удержания/продолжительность (кА/с) 20/3 21/1 20/3 25/1
    Пиковый номинальный выдерживаемый ток (кА) 52 55 52 65
    Выдерживаемое напряжение промышленной частоты (кВ) Между фазами и на землю 42 50 65 95
    По изолирующему промежутку
    (разомкнутый контакт)     		48 50 79 95
    Импульсное выдерживаемое напряжение при ударах молнии (кВ) Между фазами и на землю 75 110 125 200
    По изолирующему промежутку
    (разомкнутый контакт)     		85 110 145 200
    Механическая износостойкость
    (количество операций)     		10000
    Напряжение управления DC 24V/DC 110V
    Ток управления Включение 6 А, отключение 10 А/включение 0,71 А, отключение 1,2 А
    Давление газа при 20°C (МПа) 0,22 0,24 0,27 0,29
    Вес (кг) 105 105 146 146
    Соответствие стандартам
    GB/T 3804 — китайский национальный стандарт (рекомендательный) на выключатели переменного тока высокого напряжения диапазона 3,6-40,5 кВ.
    IEC 62271-103:2021 — международный стандарт МЭК для высоковольтного оборудования - часть 103, регламентирующая выключатели переменного тока от 1 кВ до 52 кВ.
    Условия эксплуатации
    Максимальная температура окружающей среды: +80°C
    Минимальная температура окружающей среды: −40°C
    Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%
    Сейсмостойкость: до 8 баллов
    Высота установки: ≤2000 м над уровнем моря
    Условия монтажа: отсутствие взрывоопасных, легковоспламеняющихся и химически агрессивных сред.

    Примечание: если требуются иные условия эксплуатации, просим Вас связаться с компанией HCRT.
