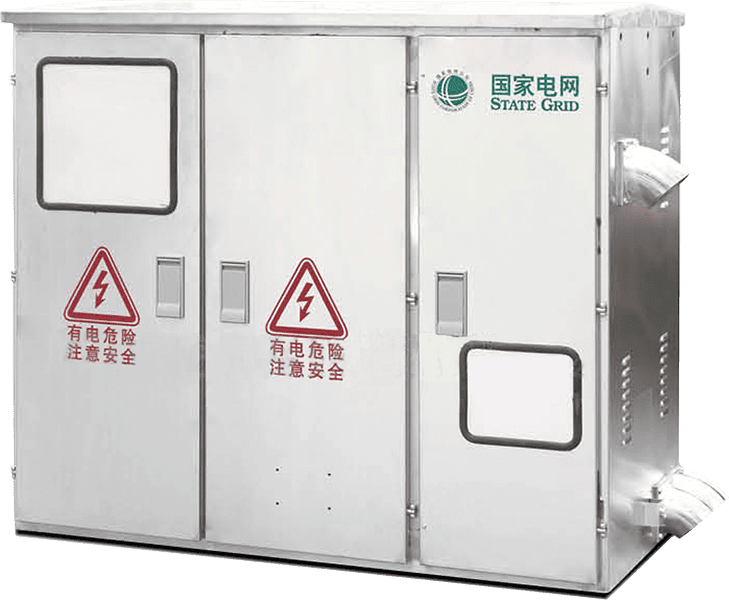

Распределительный щит низкого напряжения является распределительным устройством, которое подходит для трехфазного AC 50HZ, электричества с номинальной мощностью 0.4 кВ. В данном устройстве имеется прямая трансляция, анализ операционных данных распределительного трансформатора и система защиты от неисправностей. Это все позволяет предотвратить потерю сети в районном трансформаторе. Распределительное устройство также имеет всеобъемлющую систему записи прибора и функцию беспроводной передачи данных.
Распределительный щит снабжен автоматическим управлением для распределительных сетей, который использует только экономичную, безопасную и надежную схему контроля. Это все позволяет построить крепкую основу для высококачественной электрической сети, а также для развертывания интегрированной автоматической электрической системы. Также это помогает улучшить качество обслуживания системы распределения электричества и уменьшить затраты предприятий на внешнее управление.
Низковольтный интегрированный распределительный щит - это устройство, предназначенное для распределения, мониторинга и управления электроэнергией в энергетических системах. Он обычно применяется в промышленных, коммерческих и жилых зданиях. В состав низковольтных интегрированных распределительных щитов обычно входят вводные выключатели, автоматические выключатели, предохранители, трансформаторы тока, счётчики электроэнергии, контроллеры и реле.
Распределительный щит низкого напряжения может производить автоматическое слежение и компенсацию для распределительных трансформаторов низкого напряжения, а также все виды операций перегрузки электросети, увеличивая объем до 15-30%. Щит также сокращает возможное повреждение от перегрузки на 25-50%. Устройство улучшает качество напряжения, уменьшает количество потребляемого электричества и использует электроэнергию на полной мощности. Щит широко используется в городских и фермерских энергосистемах, а также в проектах реконструкций.
Номинальное напряжение изоляции | 660В |
Максимальное значение | постоянного тока 380В вспомогательного 380В, 22В |
Номинальная частота | 50Герц |
Номинальный ток | 100A-630A |
Номинальный ток основной шины | 100A-630A |
кратковременный выдерживаемый ток | 50KA |
объем счетчика | 1340 pcs single table |
передача данных по электрическим сетям (верхняя) | телефонная связь (скорость передачи данных 2400BPS), асинхронная двойная связь(скорость 9600BPS), оптическая связь в ИК-диапазоне (скорость 2400BPS) |
передача данных по электрическим сетям (нижняя) | Точность: Напряжение 0.5 баллов ток 0.5 баллов активная мощность 1 реактивная мощность 1 активная мощность 1 реактивная мощность 2 |
Выпуск пультов управления | снабжение 5VDC или 12VDC низкого напряжения (или 5VDC / 12VDC общий анод) производство. Каждая линия с максимальным током 0.5A, максимальное значение тока 12 линий - 0.5A , где 12VDC, и 1A , где 5VDC |
Порт связт | RS-232: скорость передачи 1200-19200bps RS-485: скорость передачи 1200-19200bps GPRS: встроен |
Протокол связи | DL/T 634-51011997 DL/T 634-51012002 DL/T 645-1997 |
