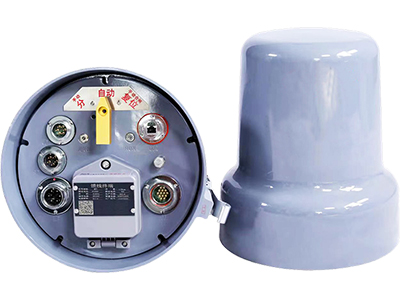

Фидерный выключатель (FTU)

Фидерный выключатель (FTU) специально разработан для мониторинга, защиты и автоматизации столбовых переключателей в распределительных сетях 10 кВ.

Входное рабочее напряжение: AC220В (*)

Частота входного рабочего напряжения: 50Гц

Нормально допустимый диапазон колебаний входного напряжения: ±15%

Потребляемая мощность: < 20ВА

Номинальное выходное напряжение: DC24В

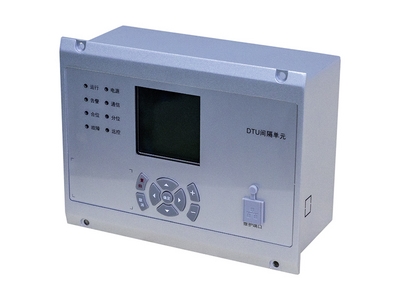

Блок передачи данных (DTU)

Блок передачи данных (DTU) использует передовую цифровую обработку сигналов, высокоскоростную промышленную сетевую коммуникацию, многопроцессорную интеграцию, встроенный промышленный контроллер и операционную систему реального времени с поддержкой многозадачности.

Относительная влажность: среднесуточная - не более 95%, среднемесячная - не более 90%

Сейсмичность: 8

Рабочая высота: ≤2000 м

Условия эксплуатации: на открытом воздухе, в местах, не подверженных угрозам возгорания, взрывов и химической коррозии.

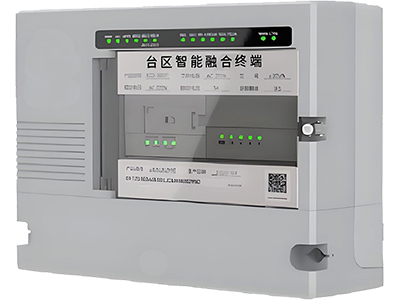

Терминал мониторинга трансформаторов (TTU)

Терминал мониторинга трансформаторов (TTU) - это интеллектуальное терминальное устройство, интегрирующее сбор информации о подаче и потреблении электроэнергии для распределительных трансформаторов, сбор данных со счетчиков и других терминалов, мониторинг состояния оборудования, сетевое взаимодействие, локализованный анализ и принятие решений, а также совместные вычисления.

Температура: от -40℃ (минимум) до +70℃ (максимум)

Уровень загрязненности: IV

Относительная влажность: 10%-100%

Сейсмичность: 8

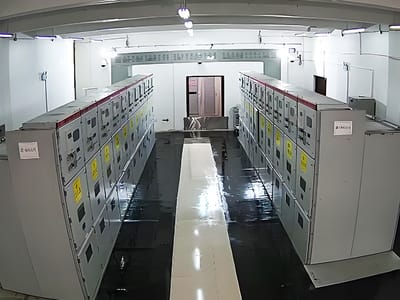

Интеллектуальная система управления распределением электроэнергии

С учетом масштабной модернизации и расширения сетей передачи, трансформации и распределения электроэнергии значительно увеличилось количество распределительных объектов до 35 кВ, включая распределительные пункты (распределительные станции), распределительные помещения (распределительные щитовые) и блочные распределительные устройства (блок-станции).

Видеоклауд большой ёмкости: Встроенная функция NVR (сетевая видеозапись) обеспечивает локальное хранение видеоданных более чем на месяц.

Мощные возможности периферийных вычислений и ИИ: Алгоритмы искусственного интеллекта и периферийной обработки данных позволяют проводить анализ состояния энергетического оборудования и интеллектуально распознавать операции и рабочие условия на месте.

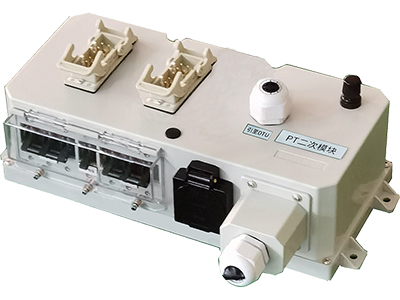

Модуль вторичных цепей КРУ

Модуль промежуточной вторичной цепи, Модель SVMK01-48VDC

Модуль интервальной работы, Модель SVCK01-48VDC

Модуль вторичной цепи трансформатора напряжения (PT), Модель SPTM01-220VAC

Модуль вторичной цепи трансформатора напряжения (PT), Модель SPTM01-220VAC

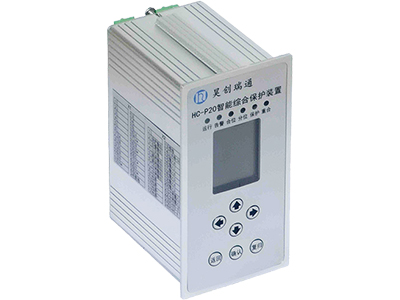

Интеллектуальный терминал комплексной защиты

Интеллектуальный терминал комплексной защиты предназначен для защиты от коротких замыканий в комплектных распределительных устройствах (КРУ) или подстанциях коробчатого типа, а также для измерений и отображения напряжения, тока и состояния переключателей при уровнях напряжения до 35 кВ.

Источник питания: DC24V, ±20% / DC48V, ±20% (в зависимости от конкретных потребностей)

Потребляемая мощность: Мощность ≤5W (для цепей переменного тока: не более 0,5ВА на одну цепь)

Ток фазы: 0-10/50A

Ток нулевой последовательности: 0-10A

Линейное напряжение: 0-150В

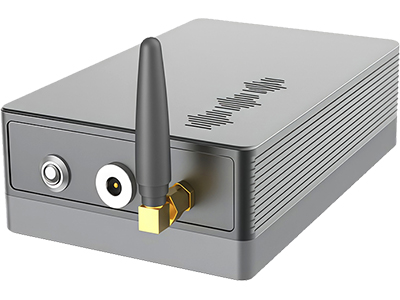

Датчик частичных разрядов с сенсорным слиянием

SFPD (Sensing Fusion Partial Discharge) A1 - это многомодальный и многополосный адаптивный детектор частичных разрядов, являющийся передовым устройством для онлайн-мониторинга частичных разрядов.

Диапазон UHF: 300МГц~2.2GГц

Чувствительность UHF: -85 дБм

Динамический диапазон UHF: 70 дБ

Диапазон измерений TEV: 3 МГц ~ 100 МГц

Чувствительность TEV: -80 дБм
