Интеллектуальный терминал комплексной защиты предназначен для защиты от коротких замыканий в комплектных распределительных устройствах (КРУ) или подстанциях коробчатого типа, а также для измерений и отображения напряжения, тока и состояния переключателей при уровнях напряжения до 35 кВ. Это устройство используется для защиты, мониторинга, управления и измерений в ячейках автоматических выключателей КРУ и может быть интегрировано с другими устройствами или системами в рамках системы автоматизации подстанции.
| Номинальные параметры | Источник питания | DC24V, ±20% / DC48V, ±20% (в зависимости от конкретных потребностей) |
| Потребляемая мощность | Мощность ≤5W (для цепей переменного тока: не более 0,5ВА на одну цепь) | |
| Аналоговый вход: | Номинальный ток: 1/5А Номинальное значение тока нулевой последовательности: 1А Номинальное напряжение: 100В (линейное напряжение) | |

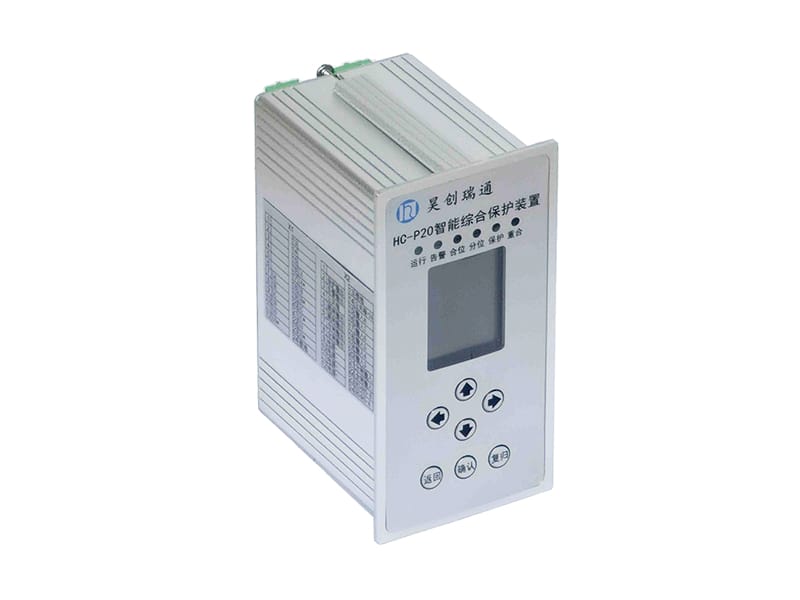

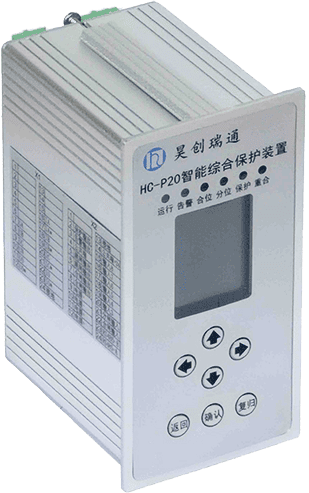

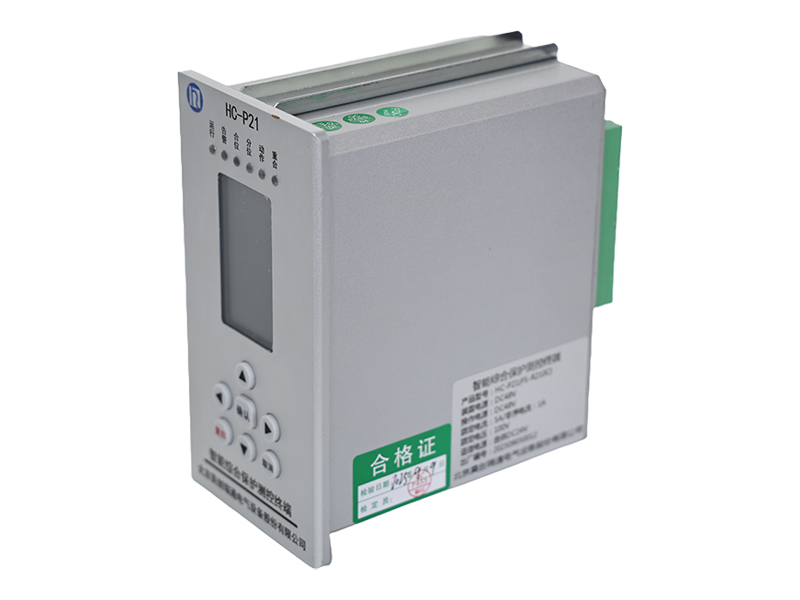

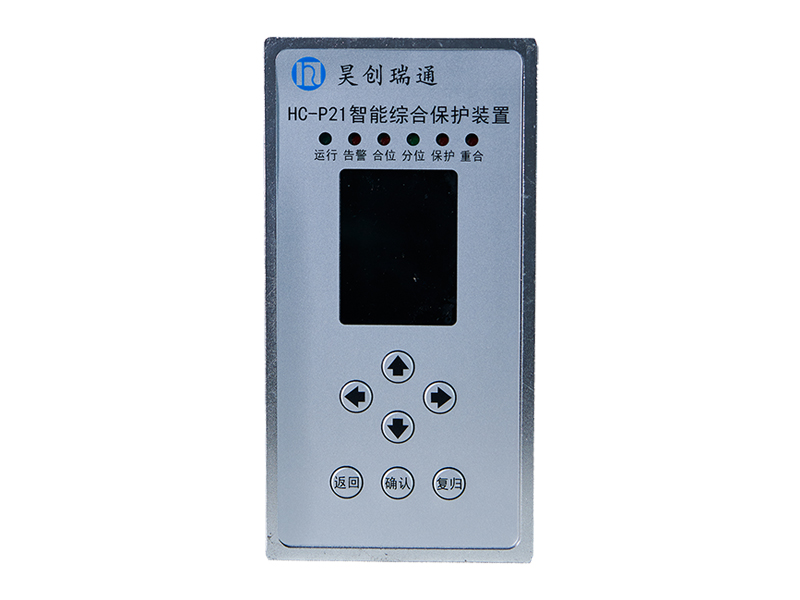

| Способ подключения | a. Двухфазная схема "V", используется HC-P20, подходит для стандартных кольцевых распределительных устройств b. Трехфазная схема "звезда", используется HC-P21, подходит для интегрированных первичных и вторичных кольцевых распределительных устройств. | |
| Диапазон измерений (вторичные значения) | Ток фазы | 0-10/50A |
| Ток нулевой последовательности | 0-10A | |
| Линейное напряжение | 0-150В | |
| Точность измерений: | Диапазон измерений тока фазы: | ≈2А, не более 0,05А 2А-50А, точность измерения не превышает 2,5% |
| Диапазон измерений тока нулевой последовательности | < 0,4А, не более 0,01А 0,4-10 А, точность измерения не превышает 2,5% | |
| Диапазон измерений линейного напряжения: | < 8 В, не более 0,2 В 8 В-150 В, точность измерения более 2,5% | |
| Время срабатывания защиты | Трехступенчатая защита от перегрузки по току с временной погрешностью не более 40 мс (время срабатывания < 4 с) или не более 1,0%. | |
| Ошибка времени срабатывания защиты от замыканий на землю не более 40 мс (время срабатывания < 4 с) или не более 1,0%. | ||
| Ошибка времени срабатывания реле защиты напряженияне более 40 мс (время срабатывания < 4 с) или не более 1,0%. | ||
| Входная цепь | Напряжение 24В | |
| Потребляемая мощность ≤ 3мA | ||
| Выходная цепь | Предоставляет 4 выходных цепи с нормально открытыми контактами. | |
| Номинальная нагрузка контактов: AC 250В, 5A. | ||
| Запись времени SOE | Запись 100 событий SOE | |
| Разрешение SOE: ≤ 2 мс | ||
| Способность обработки двух событий: ≤ 10 мс | ||
| Коммуникационный интерфейс | Один интерфейс RS485, скорость передачи данных может быть настроена. | |
Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
