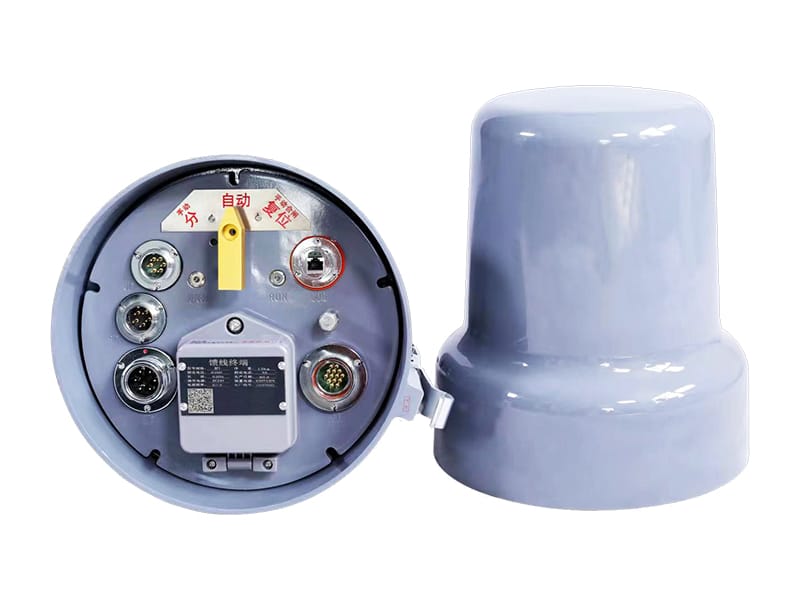

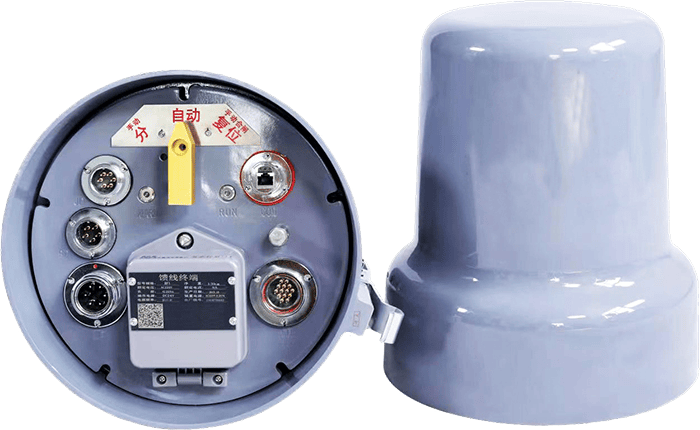

Фидерный выключатель (FTU) специально разработан для мониторинга, защиты и автоматизации столбовых переключателей в распределительных сетях 10 кВ. Он реализует комплексное обнаружение неисправностей, управление защитой и возможности связи (при подключении модуля связи). FTU предназначен для работы с переключателями, установленными на границе между распределительной сетью поставщика электроэнергии и сетью потребителя, на воздушных линиях распределения 10 кВ и соответствующих ветвях. В сочетании со столбовым переключателем и трансформатором напряжения эта интегрированная система может автоматически устранять однофазные замыкания на землю и изолировать межфазные короткие замыкания на контролируемой ветви линии.
| Входное рабочее напряжение | AC220В (*) |
| Частота входного рабочего напряжения | 50Гц |
| Нормально допустимый диапазон колебаний входного напряжения | ±15% |
| Потребляемая мощность | < 20ВА |
| Номинальное выходное напряжение | DC24В |
| Выходное напряжение (при закрытии/открытии) | DC24В (*) |
| Входной диапазон дискретизации фазного тока | 0-12 А (вторичное значение) |
| Диапазон входного тока для выборки нулевой последовательности | a. Прямое измерение (0-6 А) b. Самогенерация (0-10 А), оба значения - вторичные. |
| Ошибка дискретизации фазного тока | ±0.5% |
| Ошибка дискретизации тока нулевой последовательности: | a. Прямое измерение (±0,2%) b. Самогенерация (±0,5%). |
| Номинальное значение для выборки напряжения нулевой последовательности | 2,17 В (электронный трансформатор). |
| Фиксированное значение защиты от перегрузки по току при межфазном коротком замыкании | 0,5-10 А (длина шага 0,01 А) |
| Время срабатывания защиты от перегрузки при коротком замыкании междуфазного тока | 0-99 с (длина шага - 0,01 с). |
| Фиксированное значение защиты от однофазного замыкания на землю | a. Прямое измерение (0,01 A - 0,95 A) b. Самогенерация (0,01 A - 12 A), длина шага - 0,01 A. |
| Уставки тока срабатывания защиты от междуфазного короткого замыкания (КЗ) | 0-7200с (длина шага 0.01с) |
| Уставки тока срабатывания отсечки для защиты от токов короткого замыкания (КЗ) | ≤50 м |
Другие рабочие напряжения должны быть указаны заранее.
Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
