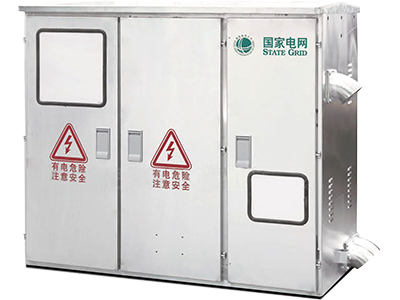

Низковольтный интегрированный распределительный щит

Распределительный щит низкого напряжения является распределительным устройством, которое подходит для трехфазного AC 50HZ, электричества с номинальной мощностью 0.4 кВ.

Номинальное напряжение изоляции: 660В

Максимальное значение постоянного тока 380В вспомогательного 380В, 22В

Номинальная частота: 50Герц

Номинальный ток: 100A-630A

Номинальный ток основной шины: 100A-630A

кратковременный выдерживаемый ток: 50KA

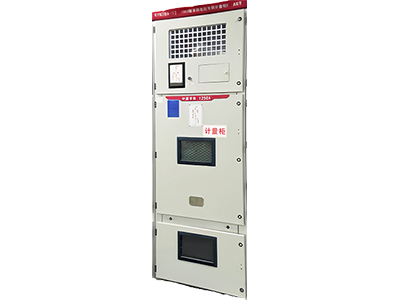

Щит учета электроэнергии

Щиты учёта электроэнергии включают такие компоненты, как счётчики энергии, трансформаторы тока, трансформаторы напряжения и модули сбора данных.

Точность: Щиты учёта электроэнергии используют высокоточные счётчики энергии и трансформаторы, которые позволяют точно измерять потребление энергии и обеспечивать точность данных.

Управление данными: Щиты учёта оснащены функциями сбора и хранения данных, что позволяет записывать исторические данные о потреблении электроэнергии, помогая пользователям анализировать потребление и рационально управлять им.

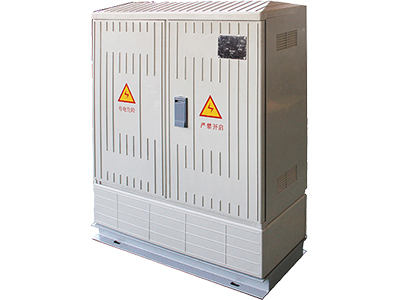

Кабельный распределительный шкаф низкого напряжения

С развитием кабельной прокладки малообъемной энергосистемы, когда распределитель независимой нагрузки равномерно сосредоточен, соединение многокабельных ветвей продолжает работать от кабельного распределительного шкафа низкого напряжения.

Номинальное напряжение: 380В

номинальное напряжение изоляции: 690В

1 мин выдерживаемое напряжение промышленной частоты: 2500В

Номинальный ток: 100A, 200A, 250A, 315A, 400A, 500A, 630A.

номинальный ток отключения при коротком замыкании: 16, 31.5, 40, 50кA

Уровень защиты корпуса: IP33

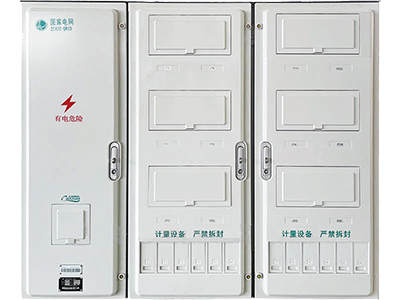

Распределительный щит

Распределительные щиты получают электрическую энергию от основного источника и распределяют её по различным ответвленным цепям.

Адаптивность к условиям окружающей среды: Изготовлены из прочных металлических или пластиковых материалов, способных выдерживать различные условия окружающей среды.

Гибкость: Возможность расширения системы с добавлением новых цепей и нагрузок по мере необходимости, поддержка подключения и управления различным электрическим оборудованием.

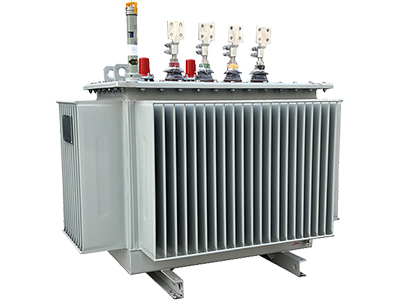

Силовой трансформатор

Силовые трансформаторы серии S11-M с полностью герметичной конструкцией и масляным охлаждением обеспечивают низкие потери, минимальный уровень шума и высокую эффективность.

Сердечник с низкими потерями: Сердечник трансформатора изготовлен из высококачественных холоднокатаных листов силиконовой стали, что значительно снижает потери в холостом ходу и уменьшает его ток.Сердечник скреплен для обеспечения компактности и снижения уровня шума.

Обмотки из бескислородной меди: Обмотки высокого и низкого напряжения выполнены из бескислородной меди. Обмотки низкого напряжения мощностью до 500 кВА имеют двухслойную цилиндрическую структуру.
