Бронированные распределительные устройства

Краткое описание продукта:

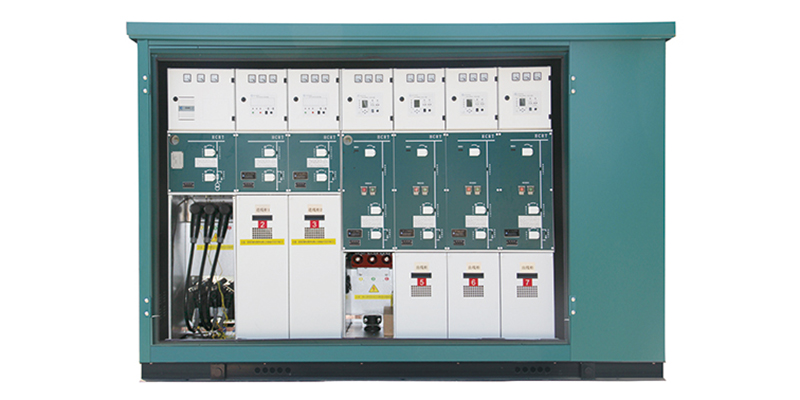

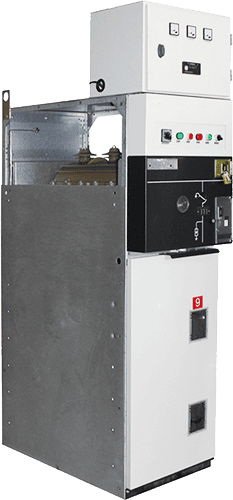

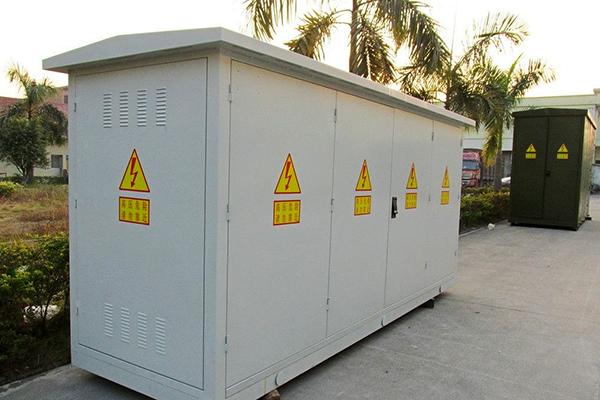

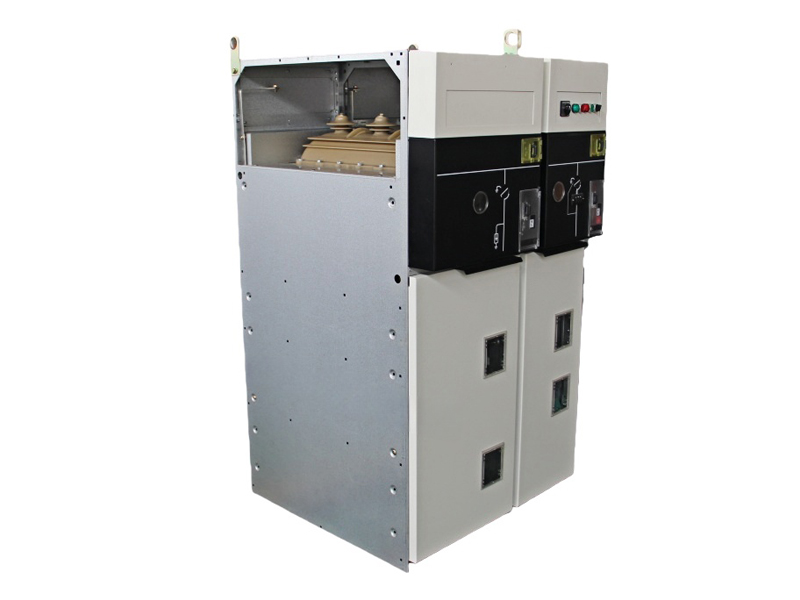

Внутренне бронированное распределительное устройство XGN15-12 это компактный блок питания и распределения электроэнергии. Вакуумный выключатель ZN100-12 и переключатель XGN15-12 нагрузки высоковольтного распределителя XGN15-12 имеют такие преимущества как: прочная изоляция и удобное управление.

Использование:

Внутреннее распределительное устройство имеет вращательную структуру, что позволяет удобно заменять предохранитель. Размер распределительного устройства XGN15-12 относительно небольшой, по сравнению с другими шкафами газовой изоляции. Также источник питания является экологичным поставщиком электричества и распределительных сетей. Это то, что необходимо для городских и жилых районов.

Технические параметры:
Параметры HSIS Твердо изолированный блок кольцевой магистрали HSIS(C) Выключатель нагрузки HSIS(V) автомат выключения резерва Составная установка HSIS замыкающий и заземляющий переключатель
Номинальное напряжение (кВ) 12 12 12 12 12
Номинальный ток (A) 630/1250 630/1250 630/1250 125 630/1250
Промышленная частота (Hz) 50 50 50 50 50
Типы операции Вакуум Вакуум Вакуум Вакуум Вакуум
Дугогасительные типы Постоянный электромагнит и пружина Постоянный электромагнит и пружина Постоянный электромагнит и пружина Постоянный электромагнит и пружина Пружина
выдерживаемое напряжение промышленной частоты (кВ) 42 42 42 42 42
48 48 48 48 48
Импульс света (кВ) 75 75 75 75 75
85 85 85 85 85
номинальный ток отключения при коротком замыкании (кA) 20
20

номинальное время отключения при коротком замыкании 30
30

Номинальный ток короткого замыкания (кA) 50 50 50
20
Номинальный ток отключения при коротком замыкании 5 5

2
номинальный кратковременно допустимый сквозной ток 20 20 20
20
продолжительность 4 4 4
4
Номинальный пиковый ток (кA) 50 50 50
50
Номинальный зарядный ток ненагруженного кабеля (A) 10 10


дежурный ток (A)


1750
ток дуги (С) 0.5 0.5 0.5 0.5 0.5
Частичный разряд (pc) ≤20 ≤5 ≤5 ≤5 ≤5
IP IP4X IP4X IP4X IP4X IP4X
Техническое обслуживание
(Постоянный электромагнит и прыгательная вилка )
10000/30000 10000/30000 10000/30000 10000/30000 10000/30000
Размеры распределительного устройства 400*750*1450 400*750*1450 400*750*1450 400*750*1450 400*750*145
Свойства:

- Вакуумное переключение нагрузки и относящиеся к нему механизмы управления, не требуют технического обслуживания
- Распределительное устройство оснащено простой и надежной механической блокировкой, которой легко управлять. Данное устройство необходимо для предотвращения ненадлежащего использования
- Каждый функциональный отдел отделен от другого, в тоже время они походят для независимого давления освобождения магистрали, что позволяет эффективно предотвратить дальнейшее распространение повреждений
- Через обзорное отверстие можно заметить стык между трещиной в изоляции и кабельным соединением
- в кабинете вторичного компанента достаточно места для прокладки проводов
- предохранительный и монтажный приборы можно легко изменить
- Маленький размер, на 50% более компактный, чем обычные распределительные шкафы

Прикладная среда:

-Максимальная температура: +50℃ минимальная температура: -40℃
-Влажность: ежедневно в среднем не более 95%, ежемесячно не более 90%
-Сейсмичность: 8 баллов
-Высота: ≤5000 метров

Инструкция по эксплуатации и настройке

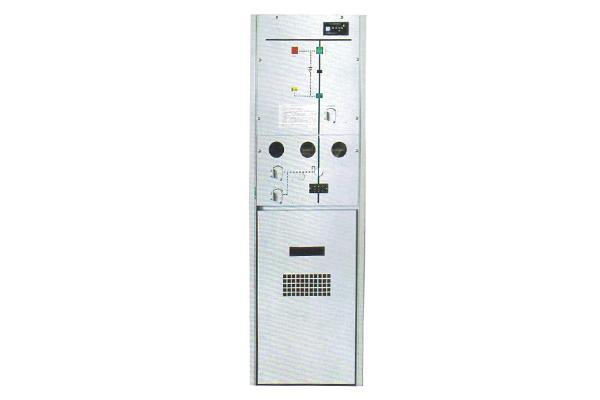

Автоматический выключатель (V модуль)
Функция:

-Модуль автоматического выключателя используется для управления, а также защиты линий и трансформаторов. Также данное устройство имеет защиту от: перезагрузки, короткого замыкания, быстрого отказа питания, повторного включения, посадки и заземления.
Стандартная конфигурация:
-Комплектное распредустройство автоматического выключателя (выключающий, электрический / ручной механизм управления)
-Прямая трансляция
-Окошко для наблюдения за заземлением
-Коробка управления
-Окошко для наблюдения за кабельной вилкой
-Защитный трансформатор тока (2шт)
-Активное (пассивное) устройство защиты от перезагрузок
Основные характеристики:
-Vacuum extinction
-Механизм постоянного электромагнита и пружинный механизм
-Механическая блокировка
-Трехфазовая изоляция / заземление
Размер модуля: 400*750*1450

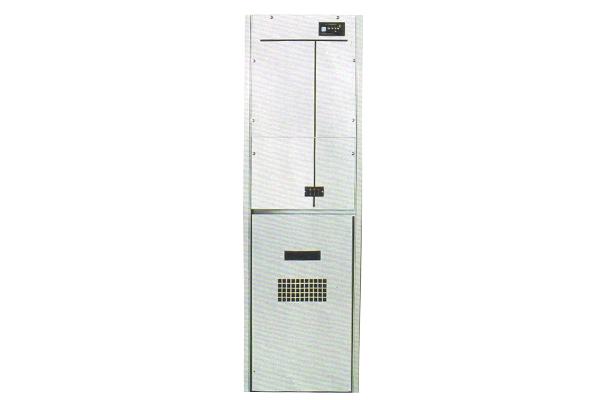

Контактный модуль
Функция:

- Контактный модуль может подойти к относящемуся к нему распределительному шкафу, может быть подсоединен к двум линиям секционного выключателя, который повышает надежность работы источника питания.
Стандартная конфигурация:
-12кВ/630A секционный выключатель
-Прямая трансляция

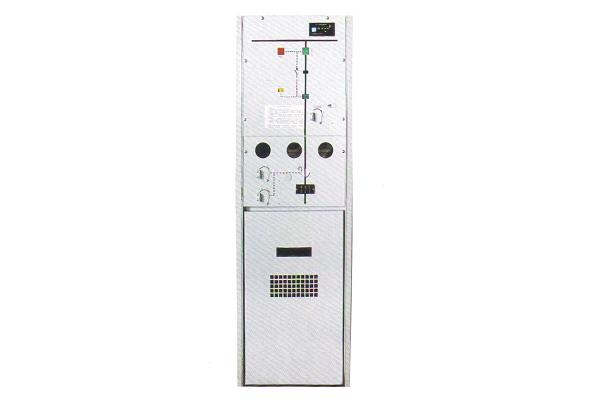

Модуль переключения нагрузки (Модуль С)
Функция:

- Модуль переключения нагрузки используется для управления приёмо-раздаточной кабельной линией, может прекратить ток нагрузки и короткого замыкания
Стандартная конфигурация:
-шкаф переключения нагрузки (переключатель, электрический и ручной механизм управления)
-Прямая трансляция
-Окошко для наблюдения за заземлением
-Блок управления
-Окошко для наблюдения за кабельной вилкой
Основные характеристики
-Vacuum extinguishing
-Вращающаяся трехфазовая изоляция / заземление, пружина / механизм управления постоянного электромагнита
-Петь механических блокировок
Размер модуля: 400*750*1450

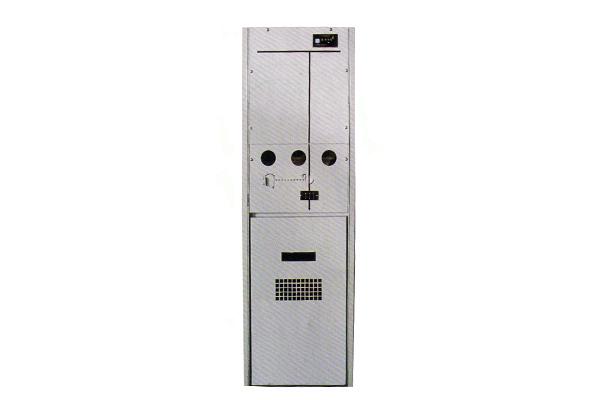

Модуль подкладки кабеля (Модуль D)
Функция:

-Шкаф электропровода для сварки, нижняя линия электропровода.
- Устройство можно использовать как шкаф чета и шкаф выпускающего трубопровода (outlet cabinet)
Стандартная конфигурация:
-Подъемный шкаф
-Прямая трансляция, изолированное окошко для наблюдения за заземлением
Основные характеристики:
-630 электропроводящих шин
- Кабельный шкаф для выпускающего трубопровода
-Окошко для наблюдением за кабельной вилкой
Размер модуля: 400*750*1450


Высоковольтный модуль учета потребления электроэнергии (Модуль М)
Функции:

-Измерение и учет and recording the источника электроэнергии.
Стандартные конфигурации:
-Шкаф учета
-12KV/630A электропроводящие шины
-Трехфазовый ТН (трансформатор напряжения) 1 шт.
- защитный предохранитель ТН
-2 набора кабельных штекеров 630
-ПТ (Преобразователь тока) 2 шт.
-Прямая трансляция
Размер модуля: 600*1000 *1450
Другие доступные конфигурации:
- Индикатор неисправностей коротко замыкания и заземления
-Трансформатор тока и счетчик
-Электрическое управление (24/48VDC, 110/220V DC/AC)
-Дополнительный толчок
-кабельная арматура
-Автоматический ввод резерва
-Граничное управление переключениями
