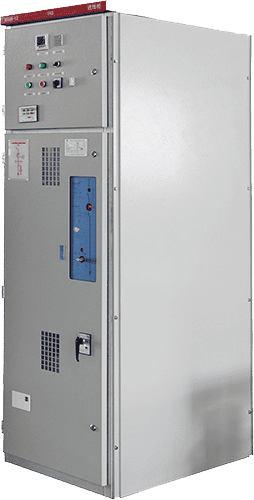

Распределительное устройство с вакуумным выключателем

Вакуумный блок кольцевой магистрали (RMU) HXGN口-12 является поставщиком электроэнергии и оконечным распределителем для промышленных и горнодобывающих предприятий, жилых районов, высокоэтажных зданий и школ, где внутреннее переменное напряжение равно 10кВ, а разряд – 50 Герц. Данное устройство может открывать и закрывать ток загрузки и трансформаторы тез тока загрузки. Также оно может открывать и закрывать определенное расстояние конденсаторного тока, линии воздушных сетей, кабельных линий и конденсаторных комплексов. Включатель загрузки (блока комбинаций предохранителей) может незамедлительно перекрыть движение короткого замыкания. В системе питания, вакуумный блок кольцевой магистрали применяется как защитная система для распределительного оборудования, распределения электричества, защиты и управления трансформатором.

Применение

Вакуумный блок кольцевой магистрали (RMU) HXGN口-12 применяется как защитная система для распределительного оборудования, распределения электричества, защиты и управления трансформатором. Данное устройство подойдет для городских сетей, преобразования дистрибьюторской сети и жилых районов.

Запросить расценки
Технические характеристики
Номинальное напряжение (кВ): 12
Номинальная частота (Гц): 50
Номинальный ток (A): 630
Номинальный ток короткого замыкания (кА/с): 20/4
Номинальный пиковый выдерживаемый ток (кА): 50
Номинальный кратковременный выдерживаемый ток: 50
Номинальный ток отключения активной нагрузки (А): 630
Номинальный ток отключения замкнутого контура (A): 630
Номинальный зарядный ток ненагруженного кабеля (A): 10
Номинальный ток отключения короткого замыкания (выключатель) (кА): 20
Номинальный ток передачи (А): 1750
Выдерживаемое напряжение промышленной частоты (кВ): 42/48
Импульсное выдерживаемое напряжение при ударах молнии (кВ): 75/85
Механический ресурс (циклы): 10,000
Условия эксплуатации
Максимальная температура окружающей среды: +60℃
Минимальная температура окружающей среды: -40℃
Влажность: ежедневно не более 95%, ежемесячно не более 90%
Сейсмичность: 8

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.

Распределительное устройство с вакуумным выключателем
Особенности

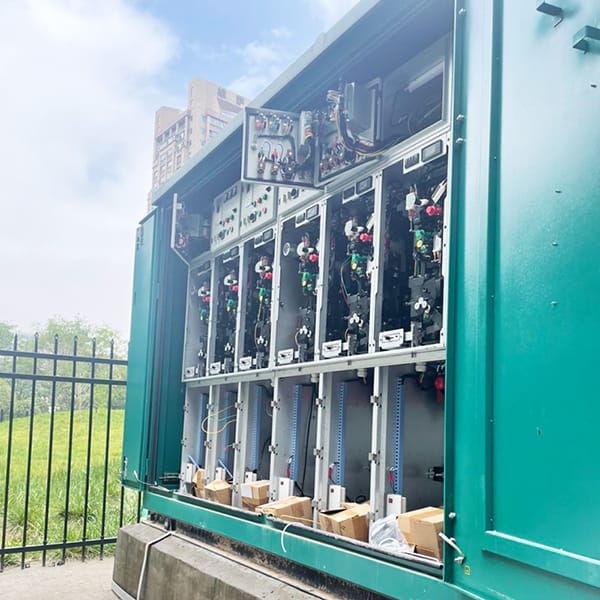

Шкаф вакуумного блока кольцевой магистрали сделан из алюмо-цинковой стали с покрытием, что позволяет ему иметь твердую структуру, герметичность и защитный кожух IP3Х.
В шкафу имеется два полностью изолированных отдела: для шины и переключателя. Для безопасности и более легкой замены предохранителя, данные отделы не разделены изолированным модулем. Отдел для шины изолирован металлом, шина подсоединена при помощи полого вала, который проходит через стену. В соответствии с требованиями, передняя часть отдела для шины может быть оснащена полностью изолированным отделом инструментария для второстепенного оборудования. Отдел переключателя чаще всего применяется для установки первичного оборудования и кабельного соединения. Дверь и переключатель в отделе имеют простую и надежную в использовании механическую блокировку. Дверь шкафа оснащена окошком для наблюдения за изолированной фракцией и рабочим состоянием устройства.
Основной переключатель из серии FZ(R)N простой, безопасный и надежный в работе. Открытие и закрытие осуществляется при помощи ручного управления, через операционную систему CS6, что обеспечивает быструю реакцию устройства.
Устройство можно разделить на три части: кабельное отделение, шинное и отделение контроля. На задней и передней дверях имеется устройство для блокировки, открыть двери можно только после приостановки подачи напряжения.
