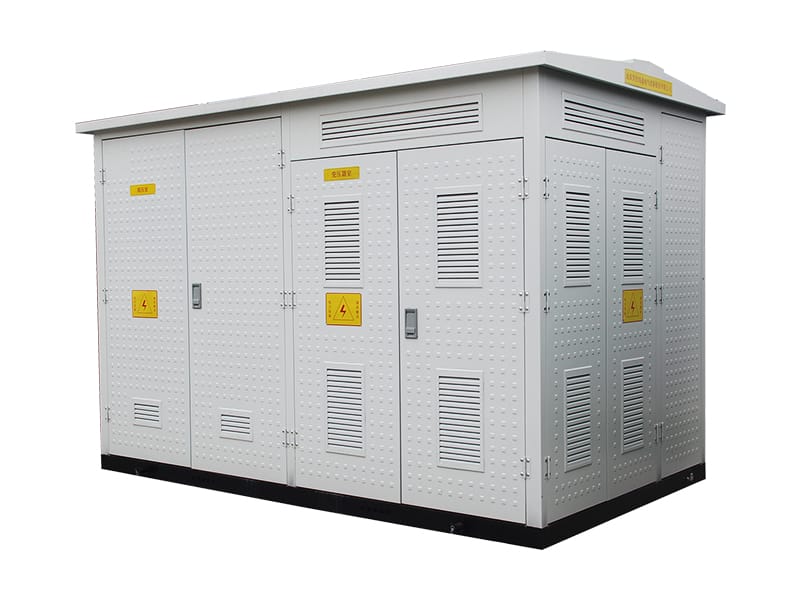

Европейская трансформаторная подстанция ящикового типа YB20 – это набор трансформатора и распределительного устройства, которое включает высоковольтный переключатель, трансформатор и низковольтный переключатель. Имеет следующие особенности: компактный, с гибкой конфигурацией. Подойдет к высоковольтному переключателю нагрузки, а также к интеллектуальному интерфейсу. Это позволяет добиться системы «четырех фазового дистанционного управления». Данная трансформаторная подстанция – отличный выбор для городских электрических сетей, ландшафтных зон, площадей, садов и жилых районов.
| Изделие | Продукция | единица измерения | Параметры | |
| высоковольтный отдел | Номинальная частота | Герц | 50 | |
| Номинальное напряжение | KV | 10 | ||
| Максимальное рабочее напряжение | KV | 12 | ||
| Номинальный ток | A | 630 | ||
| Ток переноса заряда | A | 1750 | ||
| Ток пересечения | A | 3150 | ||
| номинальный кратковременно допустимый сквозной ток | KA | 20 | ||
| Максимальное значение тока покоя | KA | 50 | ||
| выдерживаемое напряжение промышленной частоты | от провода к проводу и от провода на землю | KV | 42 | |
| перелом | KV | 48 | ||
| грозовой импульс | от провода к проводу и от провода на землю | KV | 75 | |
| перелом | kV | 85 | ||
| номинальный ток отключения при коротком замыкании | KA | 31.5 | ||
| Трансформаторная мощность | KVA | 2500 | ||
| трансформатор напряжения | номинальное напряжение | KV | 10 | |
| Номинальная мощность | KVA | 50-600 | ||
| диапазон переключения отпаек | % | ±2×2.5%, ±5% | ||
| символ соединения | Yyn0, Dyn11 | |||
| напряжение короткого замыкания | V | 4.5 | ||
| низковольтный отдел | номинальное напряжение | KV | 220, 380 | |
| Номинальный ток главной цепи | A | 50~4000 | ||
| распределительная сеть | A | 5~800 | ||
| номинальный кратковременно допустимый сквозной ток главной цепи | KA | 50 | ||
| макс. Значения тока потока главной цепи | KA | 63 | ||
| Кожух | IP | IP33 | ||
| Шум | dB | ≤50 | ||
| Нагрев | K | 10K | ||
- трансформаторная подстанция ящикового типа состоит из высоковольтного отдела, трансформаторного и низковольтного.
-Высоковольтный переключатель оснащен полностью изолированным SF6 газозаправочным отделением, которое может работать электрически и автоматически.
-Трансформатор может быть сухого и маслянистого типа: низкий уровень потребления, малошумный, низкий уровень нагрева, высокий уровень загрузки, высокий уровень перегрузки, система против короткого замыкания, противодействие сильному влиянию.
-отдел низкого давления имеет всеобъемлющую функцию всего комплекта низковольтного оборудования для клиентов
-Высота: не более 2000 метров; уровень загрязнения поверхности: IV
-Температура: -40 ℃- +40 ℃
-Скорость ветра: не более 35м/сек; Магнитуда землетрясения: не более 8
-Вблизи не использовать огнеопасные, взрывоопасные, химические вещества.n
