Комплектная трансформаторная подстанция

Комплектная трансформаторная подстанция (КТП)

Стандарты: GB/T 7251.1, GB/T 7251.12, GB/T 20641, GB/T 17467, GB/T 110022, IEC 61439-1:2020, IEC 61439-2:2020, IEC 62208:2023, IEC 62271-202:2006, IEC 62271-200:2021

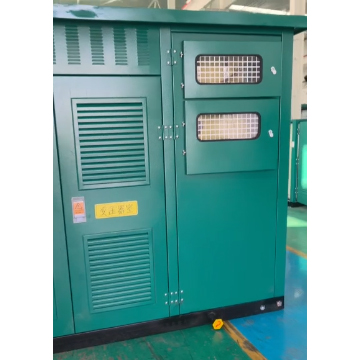

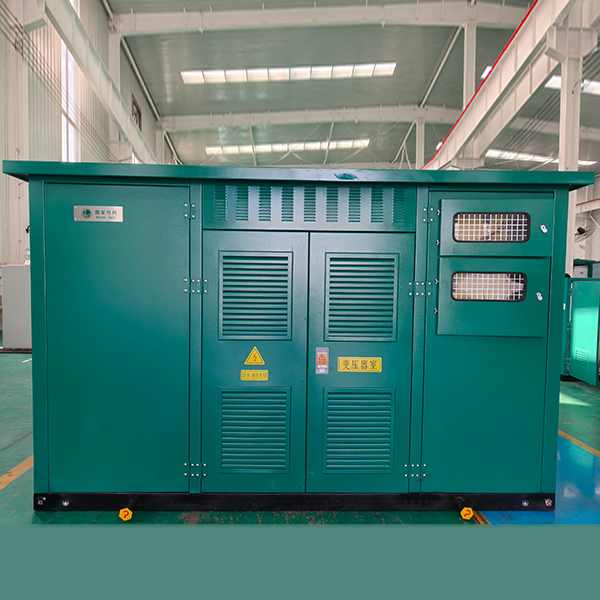

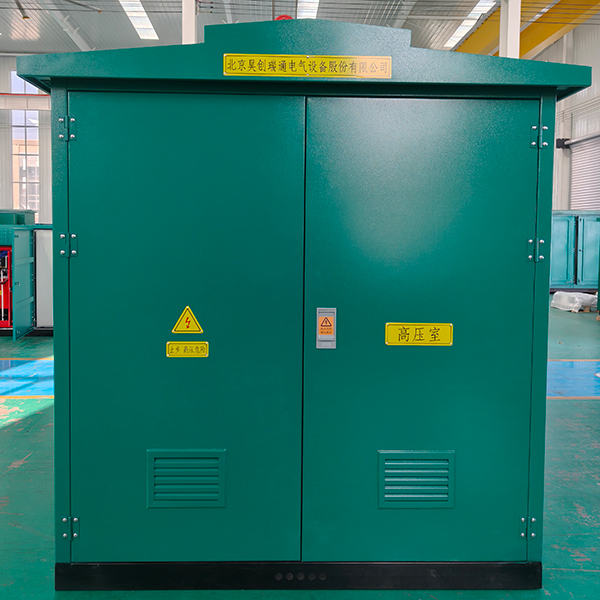

Серия YBM - это сборные трансформаторные подстанции европейского типа, представляющие собой комплексный блок для преобразования и распределения электроэнергии, объединяющий высоковольтное распределительное устройство, трансформатор и низковольтное распределительное устройство. Подстанции данной серии отличаются эстетичным дизайном, гибкой конфигурацией и компактной конструкцией. Возможна комплектация высоковольтными выключателями нагрузки и интеллектуальными интерфейсами, поддерживающими функции телеметрии, дистанционной сигнализации, регулирования и управления. Компания HCRT предлагает в рамках данной линейки стандартные, компактные и альтернативные решения.

Запросить расценки
Технические характеристики
Высоковольтный отсек Номинальное напряжение (кВ) 12
Номинальный ток (A) 630
Номинальная частота (Гц) 50
Номинальный ток короткого замыкания (кА/с) 20
Номинальный пиковый выдерживаемый ток (кА) 50
Выдерживаемое напряжение промышленной частоты от провода на землю(кВ) 42
полюс к полюсу (кВ) 48
Выдерживаемое напряжение грозового импульса от провода на землю(кВ) 75
полюс к полюсу (кВ) 85
Трансформаторное отделение Номинальное напряжение (кВ) 12/0.4
Номинальная мощность (кВА) 50-1600
Низковольтный отдел Номинальное напряжение (кВ) 220
Номинальный ток главной цепи 100-3200
Ток ответвленной линии (А) 5-800
Номинальный кратковременно допустимый сквозной ток главной цепи 50
Максимальные значения тока главной цепи (кA) 63
Кожух IP IP44
Уровень шума (дБ) ≤45
Нагрев (K) 10
Особенности
Безопасная и секционированная конструкция:

состоит из физически изолированных отсеков - высоковольтного, трансформаторного и низковольтного, а также оснащена надежной системой межблочной блокировки «пять защит», обеспечивающей безопасность эксплуатации.

Гибкая конфигурация выключателей нагрузки (ВН):

в качестве высоковольтных коммутационных аппаратов могут применяться полностью изолированные шкафы с элегазовой (SF6) изоляцией, РМУ с твердой изоляцией, а также РМУ с вакуумной изоляцией. Дополнительно предусмотрена возможность моторизованного управления и автоматизации через интеграцию с терминалами DTU.

Разнообразные варианты трансформаторов:

трансформаторы могут быть сухими или маслонаполненными и характеризуются низкими энергетическими потерями, сниженным уровнем шума, умеренным тепловыделением, высокой перегрузочной способностью, устойчивостью к коротким замыканиям и превосходной механической прочностью.

Условия эксплуатации
Температура: ±50℃
Уровень загрязнения: IV
Влажность: среднесуточная ≤95%, среднемесячная ≤90%
Сейсмичность: 8
Условия установки: Места, свободные от огнеопасных, взрывоопасных и химически коррозионных факторов.
