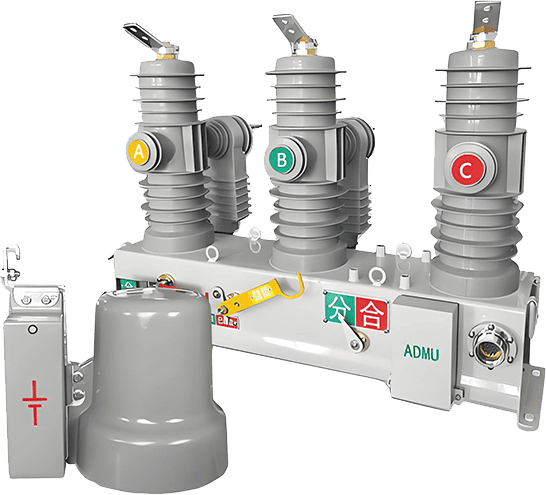

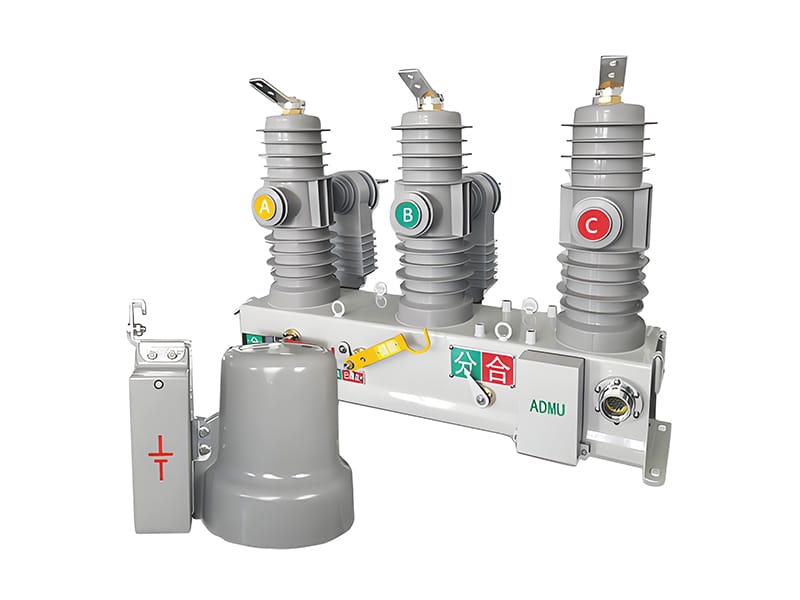

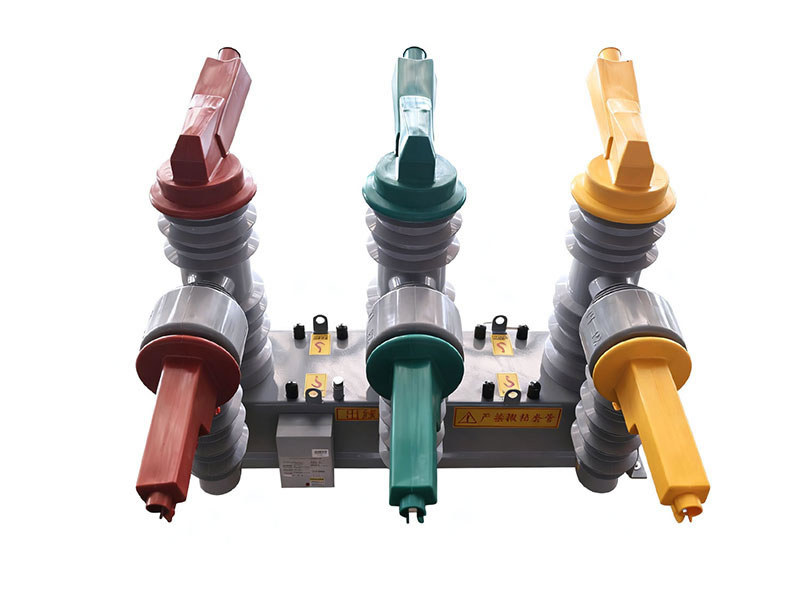

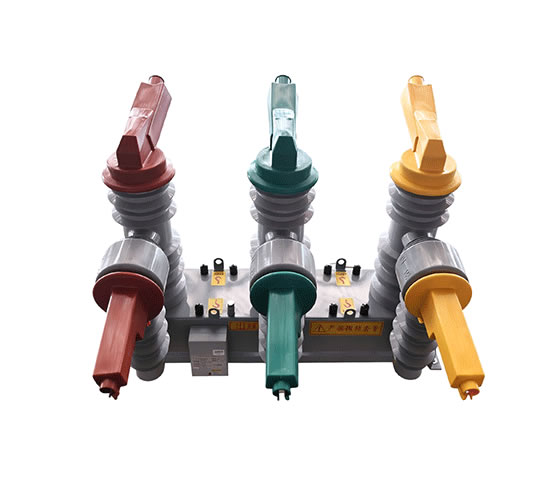

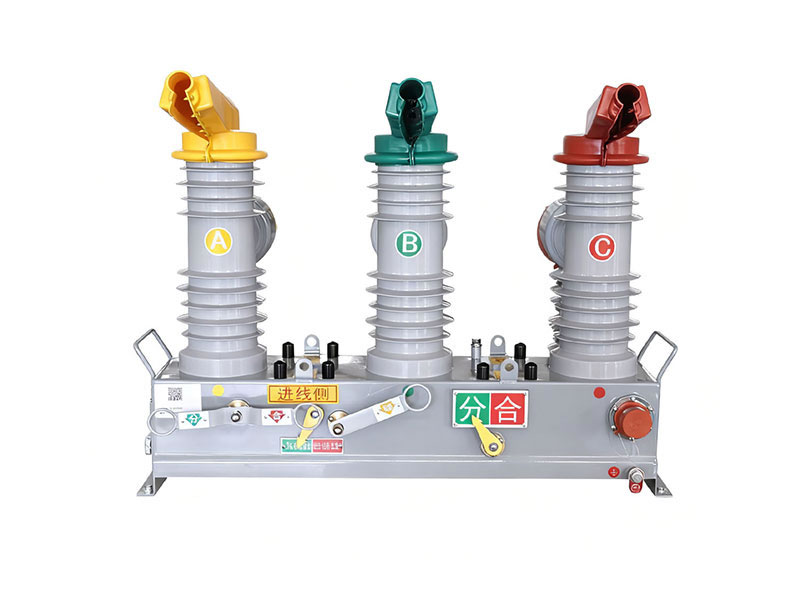

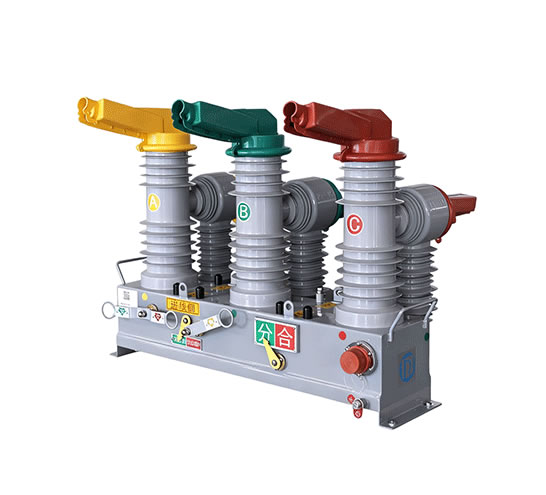

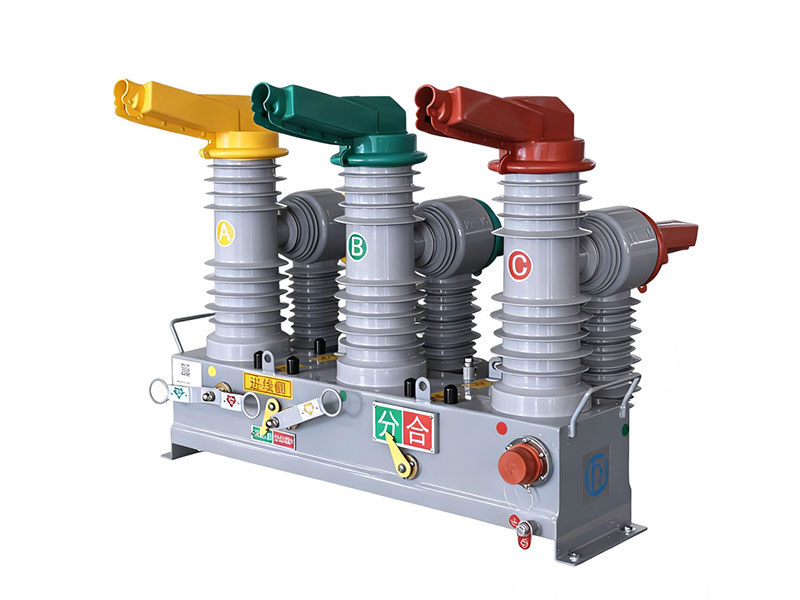

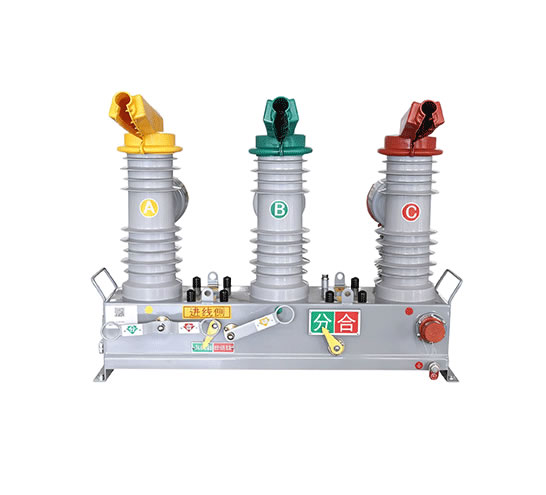

Цифровой высокоинтегрированный вакуумный выключатель (VCB)

Стандарт: IEC 62271-100:2008

Цифровой высокоинтегрированный вакуумный выключатель (VCB) использует электронные датчики и технологии оцифровки на месте, а также керамические конденсаторы для сбора энергии. Это устраняет риск электромагнитного ферромагнитного резонанса трансформатора, обеспечивает более высокую степень интеграции и позволяет быстро устанавливать оборудование под напряжением, что значительно повышает надежность электроснабжения.

Запросить расценки
Технические характеристики
Номинальное напряжение (кВ) 12
Номинальный ток (А) 630/1250
Номинальная частота (Гц) 50/60
Режим работы Ручной/автоматический
Номинальный ток кратковременного удержания (кА) 20/25
Продолжительность кратковременного выдерживаемого тока (с) 4
Пиковый номинальный выдерживаемый ток (кА) 50/63
Выдерживаемое напряжение промышленной частоты (кВ) 34 (влажное состояние) 42 (сухое состояние)
Импульсное выдерживаемое напряжение при ударах молнии (кВ) 75
Вес (кг) 150
Функция управления и эксплуатации Доступен удалённый контроль
Изоляция Вакуумный прерыватель и комбинированная изоляция
Особенности
Повышенная безопасность: Глубокая интеграция первичного и вторичного оборудования снижает количество вспомогательных компонентов и вероятность отказов. Система блокировок предотвращает ошибочное дистанционное управление, особенно в автоматизированных системах.
Эффективная защита: Обеспечивает селективное отключение при коротких замыканиях за счёт многоуровневой точной координации уставок, а также селективную автоматическую изоляцию при однофазных замыканиях на землю с использованием технологии определения места повреждения по переходному процессу.
Передовые технологии: В конструкции применяются встроенные измерительные трансформаторы тока (ECT) и напряжения (EVT), автономное питание терминалов с помощью керамических конденсаторов. Устройство соответствует классу защиты IP67. Уровень собственного (частичного) разряда всей сборки - не более 20 пКл.
Интеллектуальная работа: Терминал использует технологии машинного обучения и оригинальные алгоритмы для автономного анализа и реагирования на короткие замыкания и однофазные замыкания на землю.
Удобство эксплуатации: устройство не требует изменений в стандартных процедурах, дополнительных инструментов или специальной подготовки персонала. Оно проходит полную заводскую настройку и поддерживает модульное обслуживание "на ходу" без остановки оборудования, что снижает потребность в высококвалифицированных специалистах.
Компактность и снижение массы: Глубокая интеграция первичных и вторичных компонентов (встроенные ECT и EVT) позволила уменьшить массу устройства более чем на 20 кг, что упрощает монтаж и повышает эффективность установки на объекте.
Условия эксплуатации
Температура: ±40℃
Уровень загрязненности: IV
Относительная влажность: среднее значение за день ≤95%, среднее значение за месяц ≤90%
Сейсмичность: 8
Рабочая высота: ≤2000 м
Условия установки: Места, свободные от огнеопасных, взрывоопасных угроз и химической коррозии.

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
