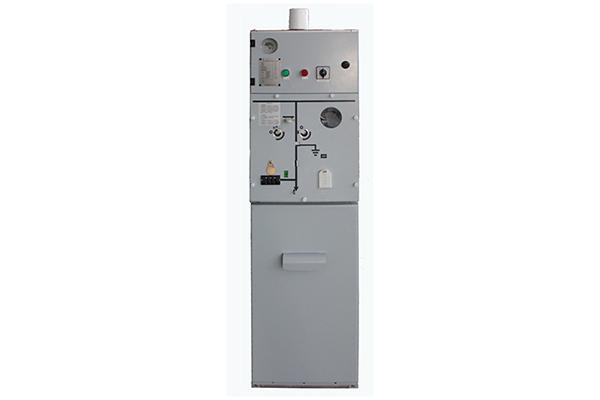

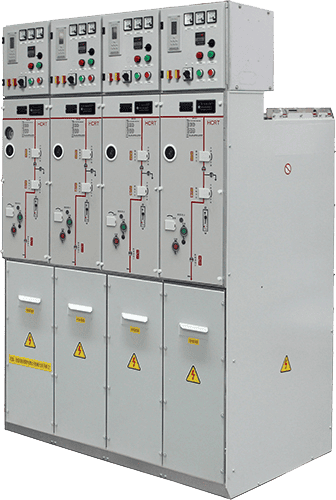

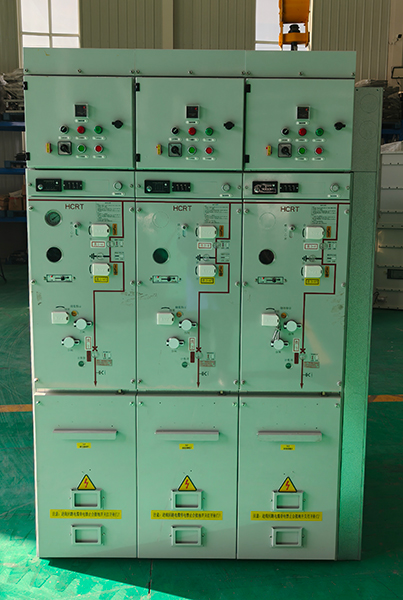

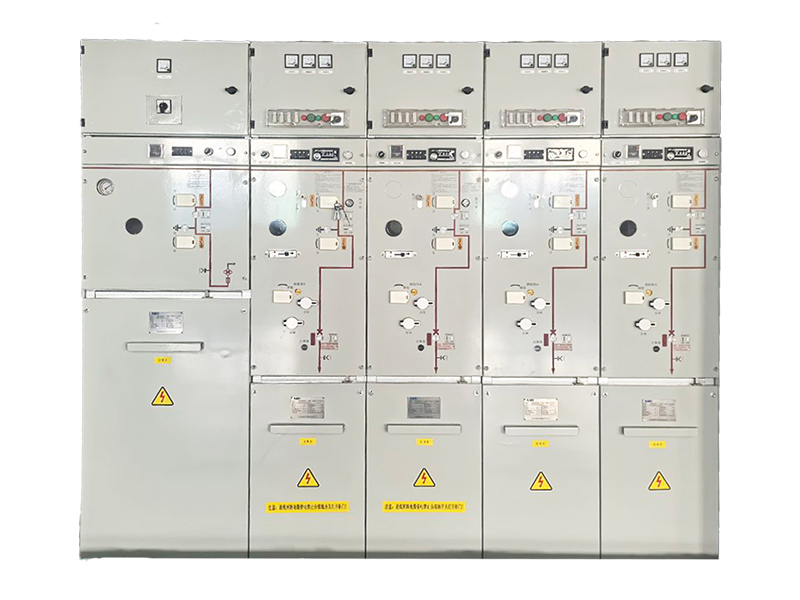

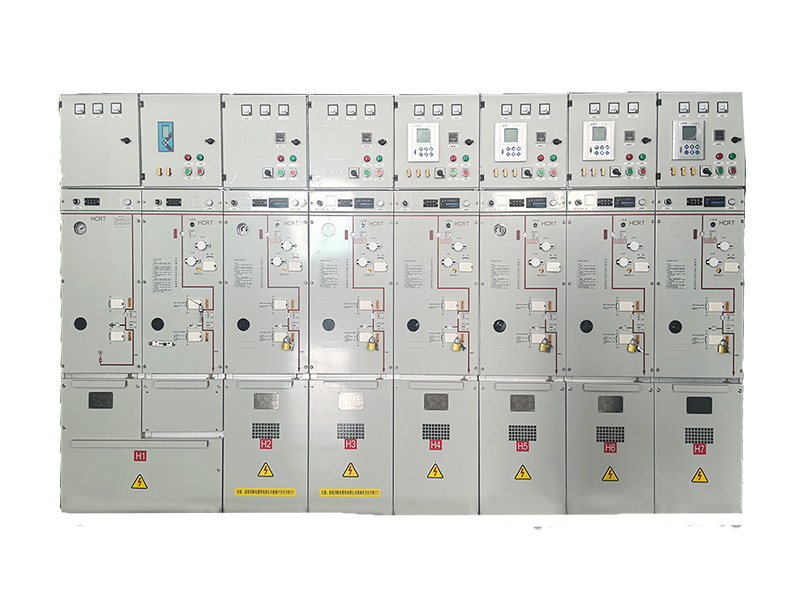

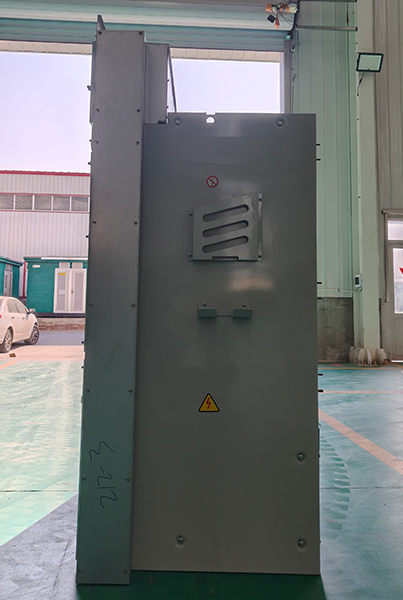

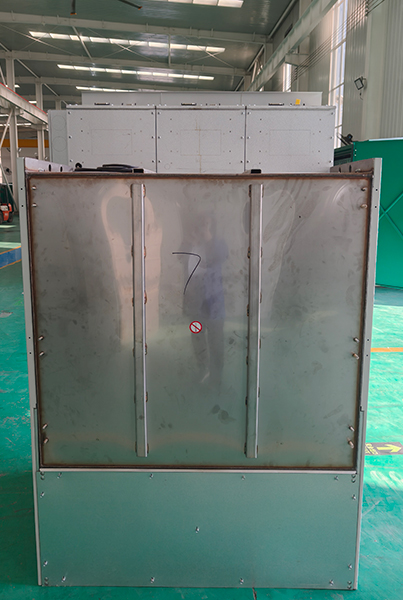

Блок кольцевой магистрали с атмосферно-воздушной изоляцией (RMU) XGN118-12 является экологичным ново-разработанным оборудованием заменяющим блок кольцевой магистрали с газовой изоляцией SF6. Технология была разработана в соответствии со строением внутреннего высоковольтного распределителя и передовой зарубежной технологией.
Блок кольцевой магистрали с атмосферно-воздушной изоляцией применяется для защиты оборудования для распределения электричества и трансформатора. Данное устройство подойдет для городских сетей, преобразования дистрибьюторской сети и жилых районов.
| Параметры | выключатель нагрузки (Шкаф C) | Выключатель цепи (Шкаф V) | Размыкающий переключатель, заземляющий переключатель | |
| Номинальное напряжение (кВ) | 12 | 12 | 12 | |
| Номинальный ток (A) | 630 | 630 | 630 | |
| Номинальная частота (Герц) | 50 | 50 | 50 | |
| дугогасительный режим | vacuum | vacuum | ||
| выдерживаемое напряжение промышленной частоты (кВ) | линия к линии | 42 | 42 | 42 |
| линия к земле | 48 | 48 | 48 | |
| грозовой импульс (кВ) | линия к линии | 75 | 75 | 75 |
| линия к земле | 85 | 85 | 85 | |
| номинальный ток отключения при коротком замыкании (кA) | 20 | |||
| Время отключения | 30 | |||
| номинальный ток короткого замыкания (кA) | 50 | 50 | 50 | |
| номинальный кратковременно допустимый сквозной ток (кA) | 20 | 20 | 20 | |
| Продолжительность короткого замыкания (сек) | 4 | 4 | 4 | |
| Максимальное значение сквозного тока (кA) | 50 | 50 | 50 | |
| Номинальный зарядный ток ненагруженного кабеля (A) | 10 | |||
| дежурный ток (A) | ||||
| ток дуги (С) | 0.5 | 0.5 | 0.5 | |
| Частичный разряд (pc) | ≤5 | ≤5 | ||
| IP | IP67 | IP67 | IP67 | |
| Срок службы | 10000 | 10000 | 3000 | |
| Размеры | 400*825*1600 | 400*825*1600 | ||
- Блок кольцевой магистрали с атмосферно-воздушной изоляцией использует атмосферный воздух вместо газа SF6, что и делает его экологически чистым.
- Трехпозиционный размыкающий переключатель оснащен видимым разрывом (visible fracture), что обеспечивает безопасную работу оборудования
- Полная изоляция, герметизация и повышенное давление обеспечивает безопасную работу оборудования без какого-либо давления
-Маленький модуль обеспечивает гибкость конструкции.
-Вакуумный выключатель заменяет заземляющий выключатель короткого замыкания и тем самым обеспечивает безопасность и надежность работы оборудования.
-Подходит для схемы размыкающего переключателя
| Изделие | Параметры |
| Окружающая температура | |
| Максимальная температура (≤℃) | 50 |
| Минимальная температура (≤℃) | -40 |
| Максимальная разница в температуре (к) | 25 |
| Влажность | |
| Относительная дневная температура (≤℃) | 95 |
| Ежемесячная относительная температура (≤℃) | 90 |
| Рабочие условия | |
| Высота (≤м) | 1000 |
| интенсивность солнечного излучения | 0.1 |
| Уровень загрязнения | IV |
| Толщина покрова льда (≤cм) | 10 |
| Скорость ветра (м/сек) / ветряное давление (pa) | 34/700 |
| Сейсмостойкость (g) | 0.2 |
| оценка IP | |
| SF6 газовый шкаф | IP67 |
| Держатель | IP67 |
| Шкаф | IP67 |
