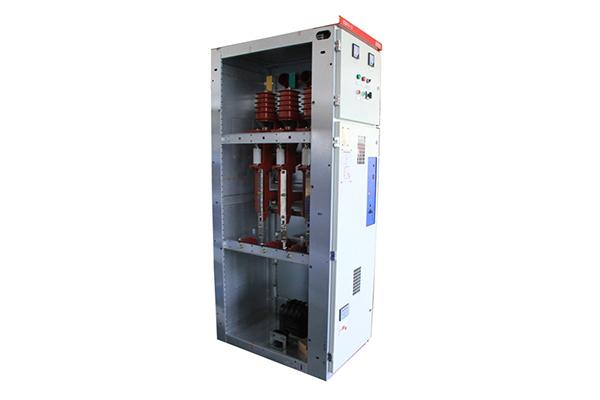

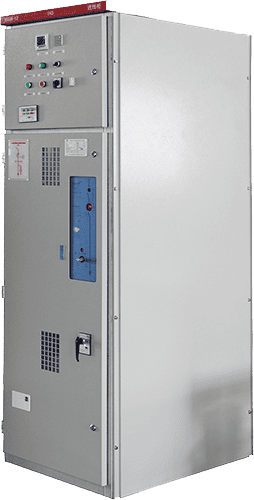

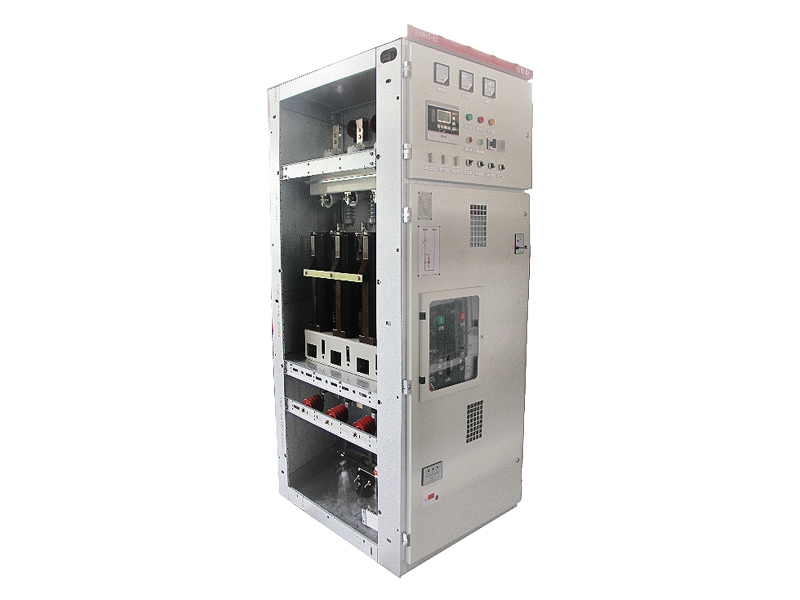

Вакуумный блок кольцевой магистрали (RMU) HXGN17-12 является поставщиком электроэнергии и оконечным распределителем для промышленных и горнодобывающих предприятий, жилых районов, высокоэтажных зданий и школ, где внутреннее переменное напряжение равно 10кВ, а разряд – 50 Герц. Данное устройство может открывать и закрывать ток загрузки и трансформаторы тез тока загрузки. Также оно может открывать и закрывать определенное расстояние конденсаторного тока, линии воздушных сетей, кабельных линий и конденсаторных комплексов. Включатель загрузки (блока комбинаций предохранителей) может незамедлительно перекрыть движение короткого замыкания. В системе питания, вакуумный блок кольцевой магистрали применяется как защитная система для распределительного оборудования, распределения электричества, защиты и управления трансформатором.

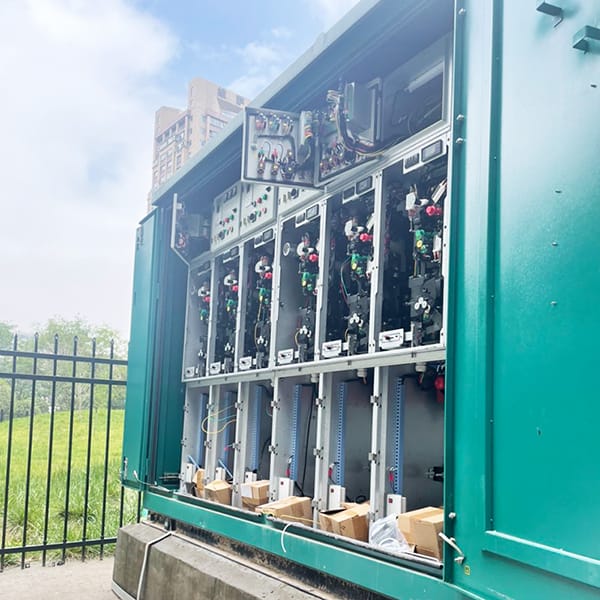

Вакуумный блок кольцевой магистрали (RMU) HXGN17-12 применяется как защитная система для распределительного оборудования, распределения электричества, защиты и управления трансформатором. Данное устройство подойдет для городских сетей, преобразования дистрибьюторской сети и жилых районов.

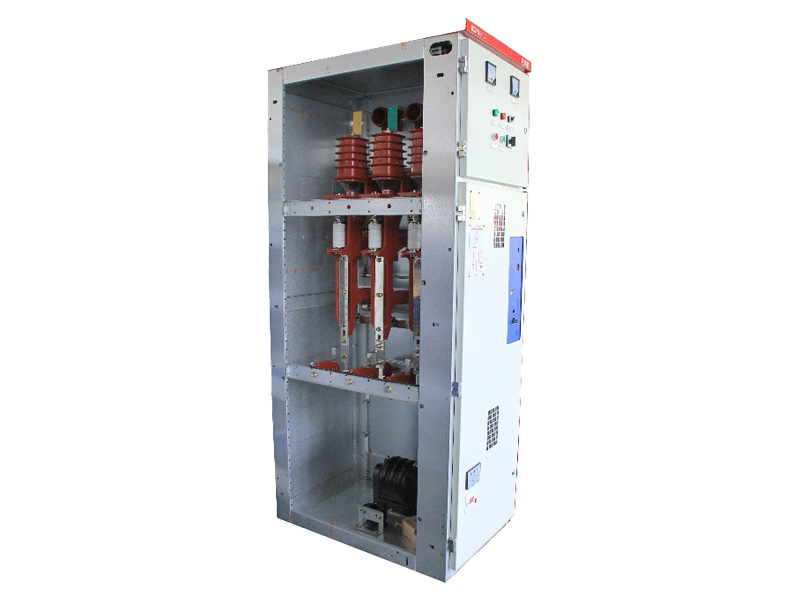

-Шкаф вакуумного блока кольцевой магистрали сделан из алюмо-цинковой стали с покрытием, что позволяет ему иметь твердую структуру, герметичность и защитный кожух IP3Х.
-В шкафу имеется два полностью изолированных отдела: для шины и переключателя. Для безопасности и более легкой замены предохранителя, данные отделы не разделены изолированным модулем. Отдел для шины изолирован металлом, шина подсоединена при помощи полого вала, который проходит через стену. В соответствии с требованиями, передняя часть отдела для шины может быть оснащена полностью изолированным отделом инструментария для второстепенного оборудования. Отдел переключателя чаще всего применяется для установки первичного оборудования и кабельного соединения. Дверь и переключатель в отделе имеют простую и надежную в использовании механическую блокировку. Дверь шкафа оснащена окошком для наблюдения за изолированной фракцией и рабочим состоянием устройства.
-Основной переключатель из серии FZ(R)N простой, безопасный и надежный в работе. Открытие и закрытие осуществляется при помощи ручного управления, через операционную систему CS6, что обеспечивает быструю реакцию устройства.
-Устройство можно разделить на три части: кабельное отделение, шинное и отделение контроля. На задней и передней дверях имеется устройство для блокировки, открыть двери можно только после приостановки подачи напряжения.

Механизм управления, отсоединенный выключатель, заземляющий выключатель и кабельный шкаф – это «пять блокирующих механизма», созданных для предотвращения неправильного применения.

Инструкция по применению шкафа С (выключателя нагрузки):
- эксплуатационная скважина: основной переключатель, заземляющий выключатель, выключатель нагрузки (внизу), основной выключатель блокировки, шкаф блокирующего кабеля заземляющего выключателя.
-Операция включение/выключение основного выключателя: для того, чтобы включить, нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- Индикатор включения/выключения: относится к основному шинопроводу, если такой же цвет как и провода – включение, разный цвет – выключение.
-Обратить внимание: Перед включением заземляющего выключателя, убедитесь, что основный выключатель выключен, а кабель обесточен.

Инструкция по применению шкафа D (автоматический выключатель):
- эксплуатационная скважина: выключатель накопителя энергии (вверху), выключатель нагрузки (внизу).
- включение/выключение основного выключателя: для того, чтобы включить, нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- включение/выключение заземляющего выключателя: для того, чтобы включить нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- Индикатор включения/выключения: относится к основному шинопроводу, если такой же цвет как и провода – включение, разный цвет – выключение.
- Обратить внимание: Перед включением заземляющего выключателя, убедитесь, что основный выключатель выключен, а кабель обесточен.

Инструкция по применению шкафа F (комбинированное электрическое оборудование):
- эксплуатационная скважина: выключатель накопителя энергии (вверху), выключатель нагрузки (внизу).
- включение/выключение основного выключателя: для того, чтобы включить, нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- включение/выключение заземляющего выключателя: для того, чтобы включить нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- Индикатор включения/выключения: относится к основному шинопроводу, если такой же цвет как и провода – включение, разный цвет – выключение.
- Обратить внимание: Перед включением заземляющего выключателя, убедитесь, что основный выключатель выключен, а кабель обесточен.

Инструкция по применению шкафа G (автоматический выключатель с разъединителем):
- эксплуатационная скважина: выключатель накопителя энергии (вверху), выключатель нагрузки (внизу).
- включение/выключение основного выключателя: для того, чтобы включить, нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- включение/выключение заземляющего выключателя: для того, чтобы включить нужно повернуть по часовой стрелке, чтобы выключить – против часовой.
- Индикатор включения/выключения: относится к основному шинопроводу, если такой же цвет как и провода – включение, разный цвет – выключение.
- Обратить внимание: Перед включением заземляющего выключателя, убедитесь, что основный выключатель выключен, а кабель обесточен.
-Разъединитель не работает под нагрузкой.
