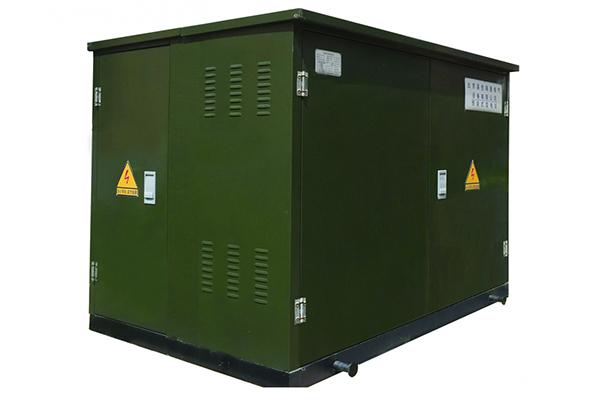

Трансформаторная подстанция шкафного типа ZGS11 является заменой Американского трансформатора, изготовленной компанией HCRT. Данный продукт состоит из высоковольтного выключателя нагрузки и высоковольтного предохранителя, которые погружены в трансформаторное масло. Его можно разделить на два типа: находящийся в одном отсеке с трансформатором и не находящийся. Масляной бак хорошо запечатан и оснащен измерителем температуры масла, измерителем уровня масла, измерителем давления, клапаном сброса давления, сливным устройством и другими компонентами, позволяющими отслеживать рабочее состояние трансформатора.
Трансформаторная подстанция шкафного типа используется для городских электрических сетей, всеобщего доступа, садов и жилых районов.

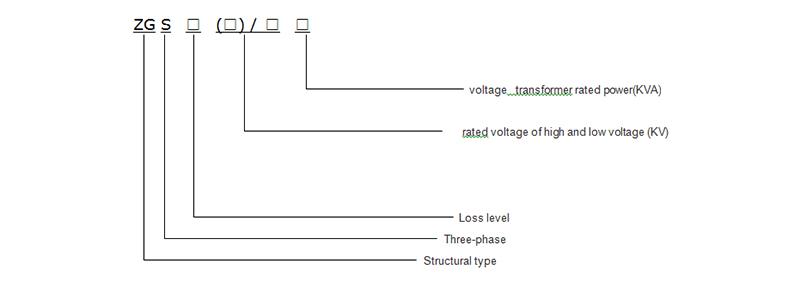

| Номинальная мощность трансформатора (KVA) | Номинальный ток низкого напряжения(0.4кВ)(A) | Номинальный ток высоко напряжения(10кВ)(A) | Номинальный ток включения предохранителя (A) | Номинальный ток резервного предохранителя (A) | Номинальный ток сетевого выключателя низкого напряжения (A) |
| 50 | 72.2 | 2.89 | 4 or 6 | 50 | 100 |
| 80 | 115.5 | 4.62 | 6 | 50 | 160 |
| 100 | 14.3 | 5.77 | 6 or 10 | 50 | 200 |
| 125 | 180.4 | 7.22 | 10 | 50 | 250 |
| 160 | 230.9 | 9.24 | 15 | 63 | 315 |
| 200 | 288.7 | 11.55 | 15 | 63 | 400 |
| 250 | 360.8 | 14.43 | 20 | 80 | 500 |
| 315 | 454.7 | 18.19 | 25 | 100 | 630 |
| 400 | 577.4 | 23.09 | 25 | 100 | 800 |
| 500 | 721.7 | 28.87 | 40 | 125 | 1000 |
| 630 | 909.3 | 36.37 | 40 | 125 | 1250 |
| 800 | 1157.7 | 46.19 | 63 | 150 or 175 | 1600 |
| 1000 | 1443.4 | 57.74 | 63 or 80 | 175 | 2000 |
| 1250 | 1804.2 | 72.17 | 80 or 100 | 175 or 100 | 2500 |
| 1600 | 2309.4 | 92.38 | 125 | 150 | 3000 |
| Модель | Номинальная мощность (KVA) | Величина напряжения | связная группа | |||||
| Высоковольтный (KV) | диапазон переключения ответвлений высокого напряжения (%) | Низковольтный (KV) | потери при холостом ходе (KW) | потери под нагрузкой (KW) | ток холостого хода (%) | |||
| S11-30/10 | 30 | ±5 or±2x2.5 | 0.4 | 0.1 | 0.6 | 1.61 | ||
| S11-50/10 | 50 | 0.13 | 0.87 | 1.4 | ||||
| S11-63/10 | 63 | 0.15 | 1.04 | 1.3 | ||||
| S11-80/10 | 80 | 0.18 | 1.25 | 1.30 | ||||
| S11-1 00/10 | 100 | 0.2 | 1.5 | 1.3 | ||||
| S11-12 5/10 | 125 | 6 | 0.24 | 1.8 | 1.2 | |||
| S11-1 60/10 | 160 | 0.28 | 2.2 | 1.1 | ||||
| S11- 200/10 | 200 | 6.3 | Dyn11 | 0.34 | 2.6 | 1.1 | ||
| S11- 250/10 | 250 | 0.4 | 3.05 | 1.0 | ||||
| S11- 315/10 | 315 | 10 | 0.48 | 3.65 | 1.0 | |||
| S11- 400/10 | 400 | 0.57 | 4.3 | 0.9 | ||||
| S11- 500/10 | 500 | 10.5 | 0.68 | 5.15 | 0.8 | |||
| S11- 630/10 | 630 | Yyn0 | 0.81 | 6.20 | 0.8 | |||
| S11- 800/10 | 800 | 0.98 | 7.5 | 0.7 | ||||
| S11- 1000/10 | 1000 | 1.15 | 10.3 | 0.7 | ||||
| S11- 1250/10 | 1250 | 1.36 | 12.0 | 0.6 | ||||
| S11- 1600/10 | 1600 | 1.64 | 14.5 | 0.6 | ||||
-Трансформаторная подстанция кабельного типа очень компактна, 1/3-1/5 блокового типа с такой же мощностью.
-Высокое напряжение позволяет обеспечить защиту комбинированного устройства в предохранителе переключателя нагрузки
- высоковольтное соединение можно использовать для кольцевой электросети, блока двойного энергопитания, что позволяет добиться гибкости и надежности подачи электроэнергии
-Работоспособность данного устройства безупречно: малопотребляющий, малошумный, низкотемпературный, высокая перегрузочная способность, низкий показатель короткого замыкания, высокая ударопрочность
-Отвечает всем требованиям низкого давления, что помогает удовлетворить потребности клиентов
-Высота: не более 2000 метров; уровень загрязнения поверхности: IV
-Температура: -40 ℃- +40 ℃
-Скорость ветра: не более 35м/сек; Магнитуда землетрясения: не более 8
-Вблизи не использовать огнеопасные, взрывоопасные, химические вещества.
