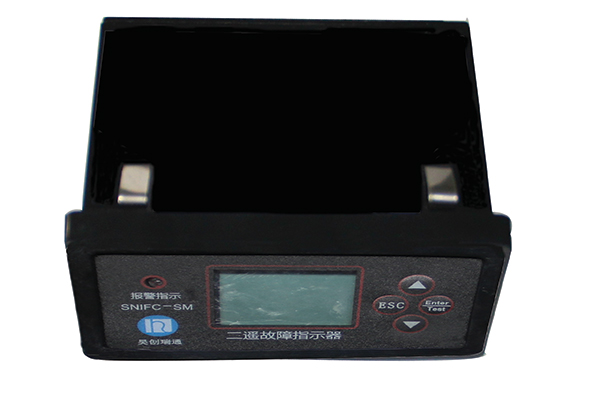

Щитовой индикатор повреждений – это еще один основной продукт интеллектуальной системы мониторинга, который мы производим. Данное устройство широко используемо автоматизированных приложениях в Китае.

Щитовой индикатор повреждений изготавливается в соответствии со стандартами Государственной Сетевой Корпорации (Q /GDW436一2010). Это новая система наблюдения, встраиваемая в блок кольцевой магистрали, кабельный шкаф и др. для отслеживания короткого замыкания в кабеле, температуры кабельной муфты типа Т и обнаружения замыканий на землю. Щитовой индикатор повреждений работает в режиме реального времени, отслеживая короткие замыкания в кабеле и однофазовые замыкания на землю. Благодаря сигналу контрольного вывода, когда происходит замыкание, система быстро находит секцию и место, где произошла ошибка. В это время информация отправлена на сервер центра управления, после чего место и секция, где произошла неполадка, высвечивается на экране монитора. Благодаря этому работник может быстро найти место возникновения неисправности. Более 90% повреждений в блоке кольцевой магистрали возникают в результате неправильной установке муфты. Поэтому является крайне важным отслеживать изменения температуры муфты. Наши индикаторы – это ваш лучший выбор для решения проблем, связанных с повреждением. Данное устройство гарантирует качественную и более экономичную подачу электроэнергии.

Щитовой индикатор повреждений можно установить на воздушных линиях, в проводах электропитания, или же в электрическом оборудовании, как например: подстанция ящичного типа, блок кольцевой магистрали, кабель распределительной коробки, и т.д. Это обеспечивает проверку рабочих электрических линий, ветвей и всех секций.

Параметры измерения мощности (удаленное измерение)
Датчики замеряют ток и напряжение, температуру муфты кабеля и другие параметры, после чего переносят данные в индикатор повреждений, через интерфейс данных. Далее, данные отправляются в платформу управления через связной интервал.

Мониторинг короткого замыкания (удаленная связь)
Датчик имеет функцию распознавания короткого замыкания по следующим принципам:
a) адаптивный, или иначе, принцип распознания внезапного тока. Определитель короткого замыкания принимает мутацию тока за предпосылку, автоматически связывает с током загрузки и выводом настройки подстанции. Когда ток загрузки is IL≤150A, ΔI≥100A, когда ток загрузки IL > 150A, I > 1/2*IL, мгновенный разрыв/сверхток превышает 150А, время задержки ровняется 40ms≤ΔT≤300ms, а интервал между повторным включением превышает 0.2 сек.
b) Принцип мгновенного разрыва, можно также назвать принципом превышающего определения. Когда ток загрузки изменяется медленно, тогда не происходит короткого замыкания, поэтому превышающее определения было создано для выявления повреждений.
Всеобъемлющая программа двух принципов распознавания может повысить точность определения неисправностей, а также данных, передаваемых в индикатор повреждений через интерфейс данных. В тоже время, сигнал повреждения посредством интерфейса сигнала повреждения передается в другие типы индикаторов повреждений

Мониторинг замыканий на землю: Датчик имеет функцию нахождения неисправностей. Датчик оценивает замыкание на землю посредством определения тока нейтрали, в результате чего ток нейтрали может быть установлен на 10А-200А.
Функция ведения учетной запись повреждений: Данное устройство может обнаруживать неисправностей на расстоянии 500 мс, и передавать данные в индикатор повреждений, после чего данные передаются на платформу управления, посредством индикатора связного терминала.
Автоматический перезапуск: Когда индикатор отправляет сигналы, его можно перезапустить автоматически в соответствии с установленным временем после переустановки срезу после восстановления от постоянного повреждения.
Операционные характеристики сверхтока: Датчик имеет передовую систему оценки замыкания на землю, чтобы максимально увеличить координацию с повышением защиты трансформаторной подстанции. Это позволит убедиться в том, чтобы датчики подходили к существующим линиям, а не наоборот, благодаря изменениям в настройках защиты или увеличенной цепи электричества.
Функция интеллектуального предотвращения неправильного использования: Данная функция позволит избежать неправильное использование датчиков, что может стать результатом колебания нагрузки, не загрузки закрытого тока трансформатора, прорыва нагрузки линии, большой нагрузки ручного выключателя, повторного включения без повреждений и других действий.

-Рабочие условия: -30℃-70℃
-Относительная влажность: ≤95%
