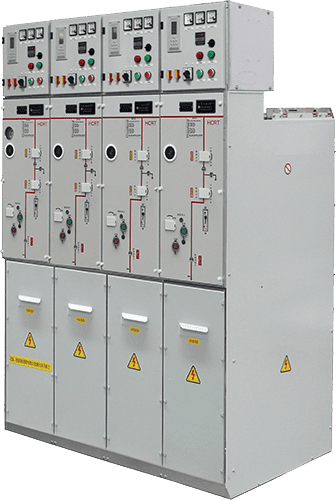

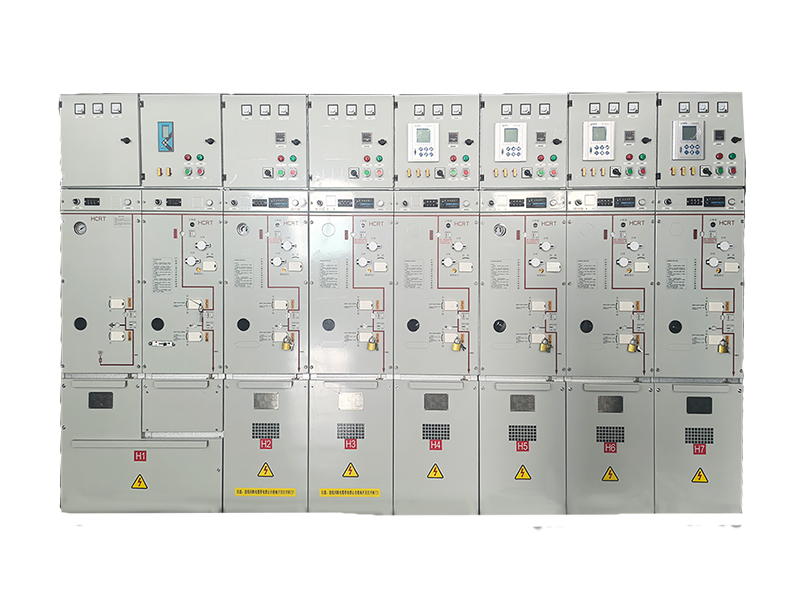

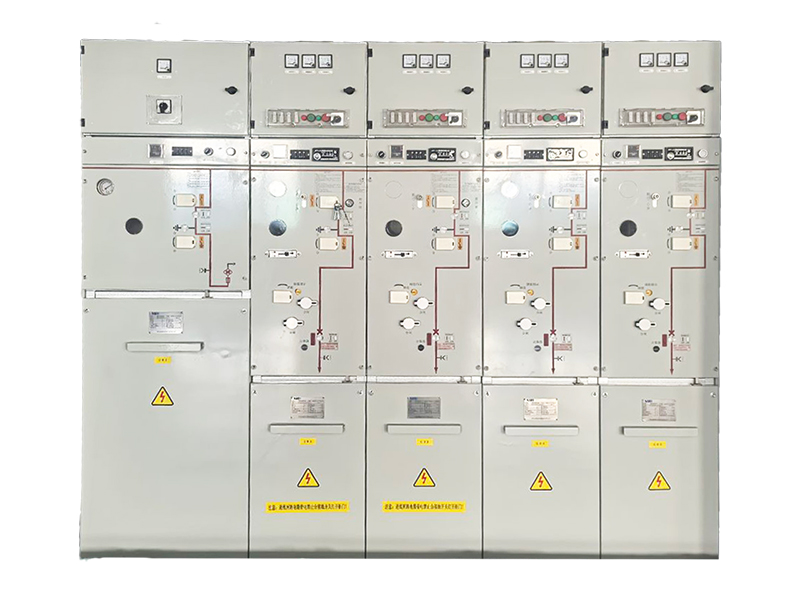

Комплектное распределительное устройство с изоляцией сухим воздухом (КРУС)
Комплектное распределительное устройство (КРУ)

Распределительное устройство с изоляцией сухим воздухом (КРУС)

Стандарты: IEC 62271-100:2008, IEC 62271-102:2018, IEC 62271-103:2011, IEC 62271-200:2011, IEC 62271-1:2017

Комплектное распределительное устройство с изоляцией сухим воздухом (КРУС) - это экологически безопасная альтернатива распределительным устройствам с изоляцией SF6, разработанная с учётом современных стандартов устойчивого развития. С 2015 года компания HCRT активно инвестирует в исследования и разработку данного решения. Использование сухого воздуха в качестве изолятора в этом КРУ позволяет избежать применения SF6, что значительно снижает негативное воздействие на окружающую среду при сохранении высокой эффективности и безопасности работы.

Все активные компоненты устройства заключены в герметичный корпус, который защищает внутреннюю изоляцию от воздействия пыли и влаги, обеспечивая надежную эксплуатацию даже в самых сложных условиях. Резервуар оснащен прозрачным окошком для разъединителя, что повышает уровень безопасности при обслуживании.

Запросить расценки
Технические характеристики
Выключатель нагрузки (шкаф C) Выключатель нагрузки (шкаф V) Размыкающий переключатель/Заземляющий выключатель
Номинальное напряжение (кВ) 12 12 12
Номинальный ток (A) 630 630 630
Промышленная частота (Гц) 50 50 50
Гашение дуги Вакуум Вакуум
Выдерживаемое напряжение промышленной частоты (кВ) линия к линии 42 42 42
линия к земле 48 48 48
Грозовой импульс (кВ) линия к линии 75 75 75
линия к земле 85 85 85
Номинальный ток отключения при коротком замыкании (кA) 20
Номинальное время отключения при коротком замыкании 30
Номинальный ток закрытия короткого замыкания/пиковое выдерживаемое напряжение (кА) 50 50 50
Номинальный ток короткого замыкания (кA) 20 20 20
Номинальная длительность короткого замыкания (с) 4 4 4
Номинальный зарядный ток ненагруженного кабеля (A) 10
Ток дуги (С) 1 1 1
Частичный разряд (пк) ≤5 ≤5
Механический ресурс (циклы) 10,000 10,000 3,000
Особенности
Экологически безопасная изоляция:

Блок кольцевой магистрали с атмосферно-воздушной изоляцией использует атмосферный воздух вместо газа SF6, что и делает его экологически чистым.

Компактность и гибкость:

Модульная конструкция занимает минимум места и позволяет гибко настроить схему подключения.

Повышенная безопасность:

Оснащен трехпозиционным изолирующим выключателем с видимой точкой отсоединения для безопасной эксплуатации.

Компактность и гибкость:

Маленький модуль обеспечивает гибкость конструкции.

Безопасное гашение дуги:

Вакуумный выключатель заменяет заземляющий выключатель короткого замыкания и тем самым обеспечивает безопасность и надежность работы оборудования.

Универсальные варианты подключения:

Предоставляет различные варианты для верхних и боковых выходов, интерфейсов аварийного питания, вторичных модулей и авиационных разъемов.

Индивидуальные решения:

Возможность адаптации конструкции под специфические требования заказчика.

Условия эксплуатации
Максимальная температура окружающей среды: +60℃
Минимальная температура окружающей среды: -40℃
Влажность: ежедневно не более 95%, ежемесячно не более 90%
Сейсмичность: 8
Рабочая высота: ≤ 1000 метров над уровнем моря

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
