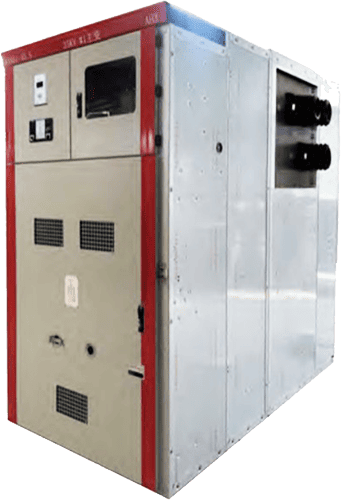

Съемное распределительное устройство в металлическом корпусе, 40,5 кВ
Высоковольтное распределительное устройство

Съемное распределительное устройство в металлическом корпусе, 40,5 кВ

Стандарты: GB/T 3906, IEC 298

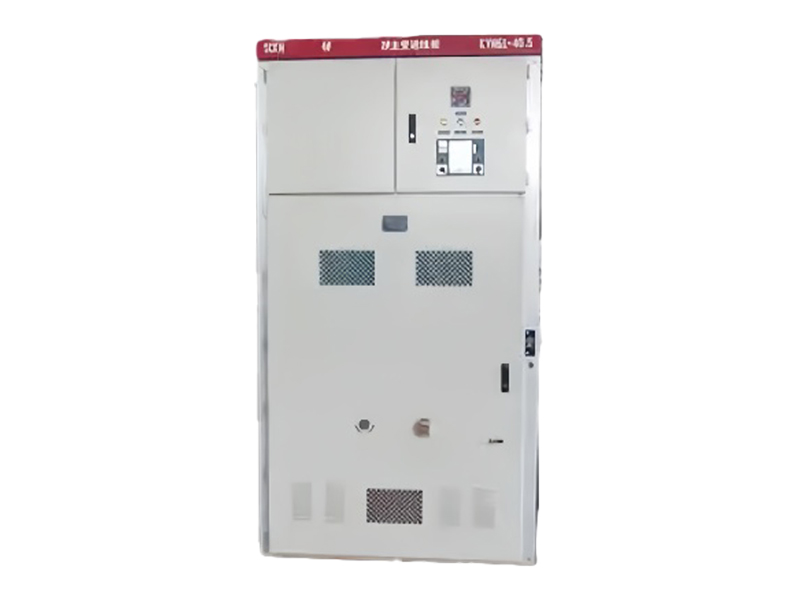

Бронированное выкатное распределительное устройство переменного тока в металлическом корпусе KYN61-40.5 (высоковольтное распределительное устройство KYN61-40.5) предназначено для трёхфазных систем переменного тока с частотой 50 Гц и номинальным напряжением 40,5 кВ. Оно используется в системах с одной главной шиной или с разделённой на секции шинной системой. Основное применение - трансформация и распределение электроэнергии на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, а также в высотных зданиях. Устройство служит для приёма и распределения электроэнергии, а также для управления, защиты и контроля электрических цепей.

Запросить расценки

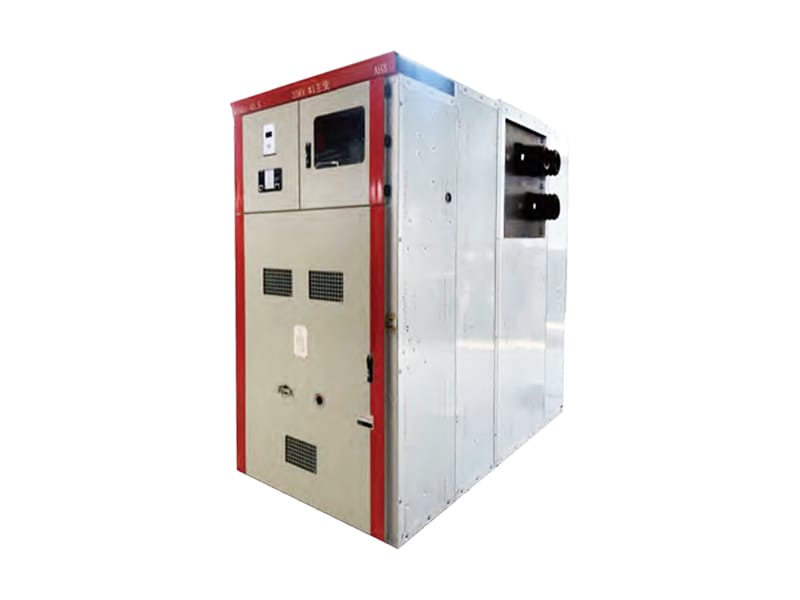

Съемное распределительное устройство в металлическом корпусе, 40,5 кВ
Технические характеристики
Номинальное напряжение (кВ): 35
Рабочее напряжение (кВ): 40.5
Номинальный ток (А): 1250
Номинальная частота (Гц): 50
Выдерживаемое напряжение частоты питания в течение одной минуты (кВ): 95/110
Импульсное выдерживаемое напряжение при ударах молнии (кВ): 185/215
Номинальный ток короткого замыкания (кA): 25/31.5
Номинальный ток короткого замыкания (кA): 63/80
Привод (механизм): Пружинный
Механический ресурс (циклы): 10,000
IP: Степень защиты корпуса - IP44 (при открытой дверце отсека - IP22)
Условия эксплуатации
Максимальная температура окружающей среды: +60℃
Минимальная температура окружающей среды: -40℃
Влажность: ежедневно не более 95%, ежемесячно не более 90%
Сейсмичность: 8
Рабочая высота: ≤1000метров над уровнем моря

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.

Особенности

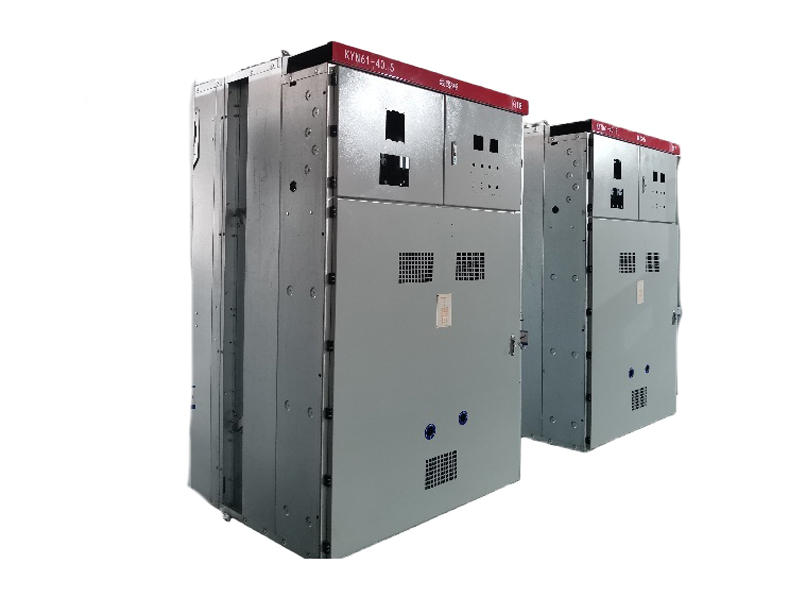

Прочная конструкция: Корпус распределительного устройства изготовлен из высококачественных холоднокатаных стальных листов, обработанных методом ЧПУ формовки, соединённых высокопрочными болтами, гайками и резьбовыми заклёпками. Поверхности компонентов покрыты порошковой краской или оцинкованы.
Универсальная совместимость с выключателями: Может быть оснащено отечественными вакуумными выключателями ЗН85-40,5, а также французскими выключателями Schneider типов SF1 и SF6, а также выключателями серии Alstom FP с элегазовой изоляцией, что позволяет удовлетворить разные требования пользователей.
Отсековая конструкция: Каждый функциональный отсек внутри распределительного устройства разделён металлическими перегородками и оснащён отдельным каналом для сброса давления.
Безопасная эксплуатация: Управление автоматическим выключателем, заземляющим выключателем и другими элементами возможно при закрытой двери, что обеспечивает безопасную работу без необходимости открывать корпус.
Высокая адаптивность конструкции: Конструкция распределительного устройства обладает высокой гибкостью, предлагая более 198 вариантов основных конструктивных решений для различных требований пользователей.
Улучшенные блокировки безопасности: Механические блокирующие устройства между тележкой, автоматическим выключателем, заземляющим выключателем и задней дверью корпуса предотвращают неправильную эксплуатацию, обеспечивая комплексную функцию «пять предотвращений» для безопасной и надёжной работы.
