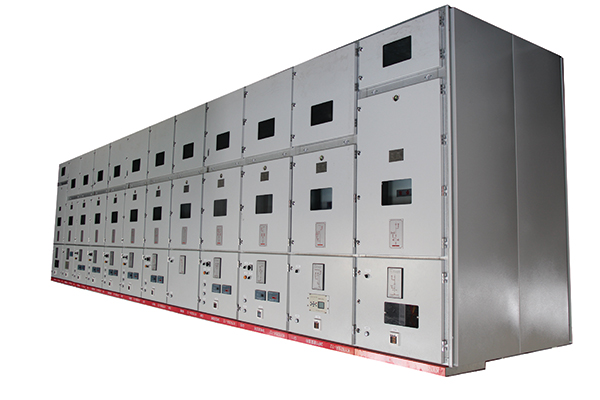

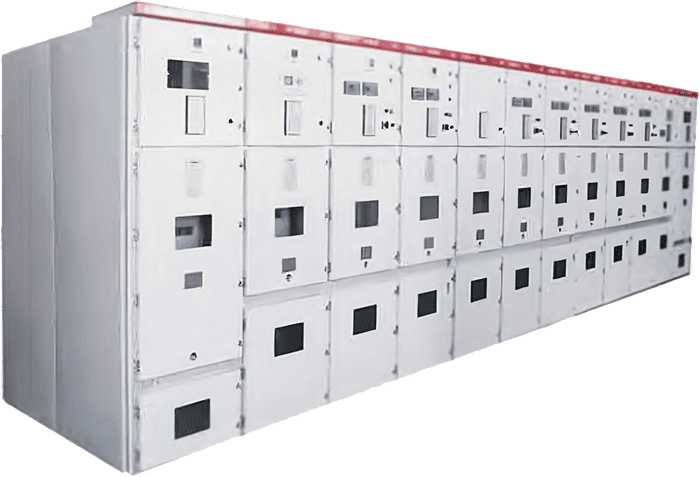

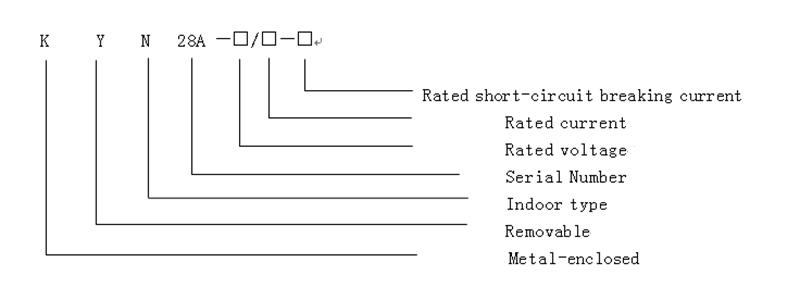

KYN28A-12 является оборудованием для распределения электроэнергии с одиночной системой шинной сборки с номинальным напряжением 3-12кВ с трехфазовым переменным током 50Герц. Данное устройство используется для подачи и распределения электроэнергии трансформаторной подстанции от системы подачи электроэнергии. Высоковольтное комплектное распределительное устройство необходимо для включения высоковольтных двигателей на электростанции, у генераторов и блоков распределения электроэнергии в промышленных и горнодобывающих предприятиях. Распределительное устройство KYN28A-12 отвечает стандартам GB3906, IEC298 и др. Данное устройство является анти-блокировочной системой, которое предотвращает проблемы в работе выключателя, работу под нагрузкой, а также проблемы работы выключателя заземляющего устройства. Распределительное устройство KYN28A-12 подходит для работы с вакуумным выключателем VD4 компании «АВВ», также может сработаться с бытовым вакуумным выключателем VS1, поэтому его на самом деле можно назвать лучшей деталью распределительного устройства.Комплектное распределительное устройство высокого напряжения
Высоковольтное распределительное устройство в KYN28 с двухпозиционным управлением и защитой для электрогенератора, трансмиссией, а также преобразователем электрической энергии. Электрическое оборудование с уровнем напряжения 12кВ состоит из высоковольтного выключателя, выключателя сети заземления и трансформатора.

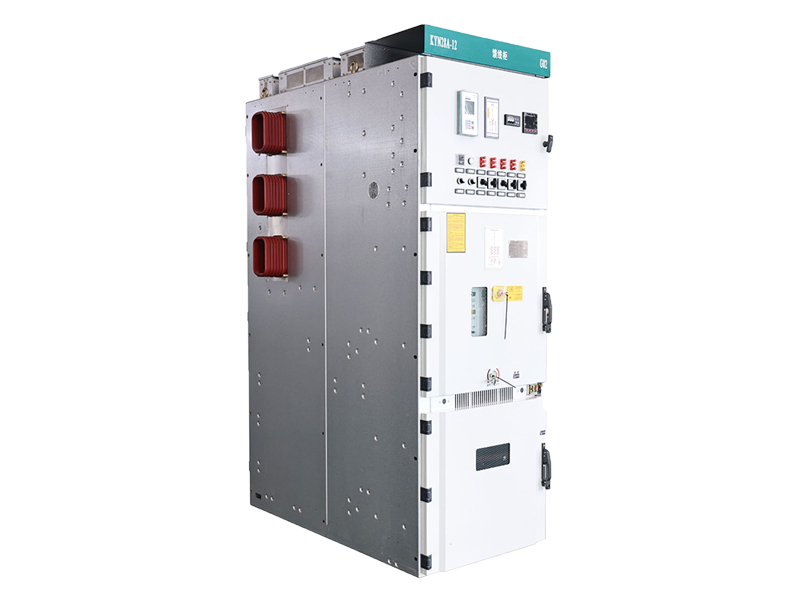

Шкаф распределительного устройства KYN28 состоит и двух частей: рамы шкафа и грузовой тележки. Грузовая тележка обеспечивает легкую транспортировку и гибкость. Проверка и эксплуатация распределительного устройства упрощена благодаря маленькому размеру блока. Позиция проверки и управления блоком и грузовой тележкой имеют ограничительное устройство, которое позволяет удостовериться в надежности работы функции механической блокировки. В соответствии с различными функциями грузовой тележки, ее можно определить как передвижную, КТ, соединяющую, измеряющую, изолирующую тележку, тележку с низким КТ, для громоотвода и заземления.
Высоковольтное комплектное распределительное устройство подходит для работы на электростанциях, а также на низковольтных системах распределения.
На крупногабаритных электростанциях и нефтехимических предприятиях, которые оснащены автоматическим оборудованием и компьютерным интерфейсом, данное устройство работает как низковольтное оборудование для распределения энергии. Оно используется для системы электропитания и дистрибуции, централизованного управления генератором, а также компенсации реактивной мощности трехфазового переменного тока с частотностью 50 Герц, номинальное напряжение которого равно 380В, а номинальный ток составляет меньше 400А.
| Технические параметры распределительного устройства | |||
| Предмет | Единица измерения | Параметры | |
| Номинальное напряжение | кВ | 3, 6, 10 | |
| нормированный уровень изоляции | выдерживаемое напряжение промышленной частоты (1мин) | кВ | 42 |
| грозовой импульс | 75 | ||
| Номинальная частота | Герц | 50 | |
| номинальный ток рабочей системы шин | А | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| 4с тепловой ток (Действующее значение величины) | кA | 16, 20, 25, 31.5, 40, 50 | |
| номинальный динамический ток (максимальное значение) | 40, 50, 63, 80, 100, 125 | ||
| IP | Кожух IP4X, The изолятор и прерыватель тока IP2X | ||
| Параметры вакуумного автоматического выключателя | |||
| Номинальное напряжение | кВ | 10 | |
| Номинальная частота | Герц | 50 | |
| номинальный ток | A | 630~4000 | |
| номинальный ток отключения при коротком замыкании | кA | 15~50 | |
| номинальный ток короткого замыкания | кA | 40~125 | |
| номинальный ток термической стойкости (действующее значение величины) | кA | 15~50 | |
| Тепловой ток (максимальное значение) | кA | 40~125 | |
| Время отключения | количество раз | 100 | |
| номинальная рабочая последовательность | off-0.3s-on off-180s-on/ off | ||
| выдерживаемое напряжение промышленной частоты | кВ | 42(мин) | |
| импульсное выдерживаемое напряжение при ударах молнии (максимальное значение) | кВ | 75 | |
| Срок службы | количество раз | 30000 | |
1) автоматический выключатель цепи 2500А может достичь 3150А с помощью охлаждения воздуха, а автоматический выключатель 3150А – 4000А
2)Когда эксплуатационное напряжение автоматического выключателя ниже номинального напряжения, технические характеристики остаются одинаковыми
3) Параметры вакуумного автоматического выключателя зависят от его типа
-Блок высоковольтного распределительного устройства сделан из металла
-Все операции выполняются, когда дверца закрыта
-Имеет высокий уровень защиты от насекомых и других нежелательных паразитов
-Имеет функцию анти-блокировки, что позволяет предотвратить неправильную эксплуатацию
-Может подойти к вакуумному автоматическому выключателю VS1 и VD4
-Можно легко заменить автоматический выключатель и грузовую тележку
- блок устанавливается на стене, что позволяет сэкономить пространство
-Кабельный блок достаточно просторный, что позволяет легко подсоединить несколько проводов
-Автоматические выключатели и кабельные блоки имеют достаточно место для обогревателя, чтобы предотвратить конденсацию и коррозию
-Высота: ≤2000 м
-Максимальная температура воздуха: +40 ℃
-Наиболее высокая ежемесячная температура: +30 ℃
-Самая высокая годовая температура: +20 ℃
-Минимальная температура воздуха: -30 ℃ (на улице)
-Максимальная ежедневная разница в температуре: 25K
- Средняя ежедневная влажность не более, чем 90%
- Горизонтальное ускорение на земле: менее 3.0 м/с2
- Вертикальное ускорение на земле: менее 1.5м/с2
-Загрязнение: Ⅲ уровень
