Вакуумный автоматический выключатель с электронной системой управления (VCB)
Опорный выключатель

Вакуумный автоматический выключатель с электронной системой управления (VCB)

Стандарт: IEC 62271-100:2008

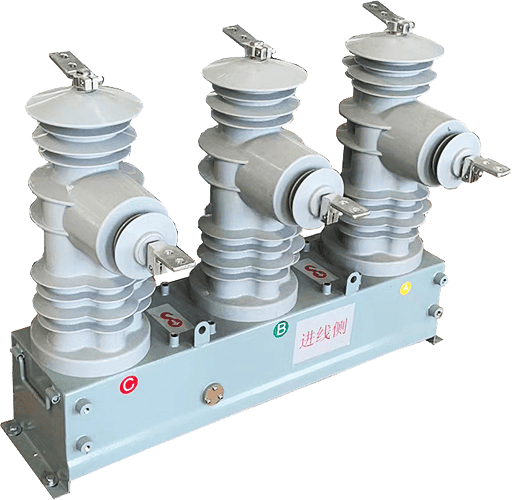

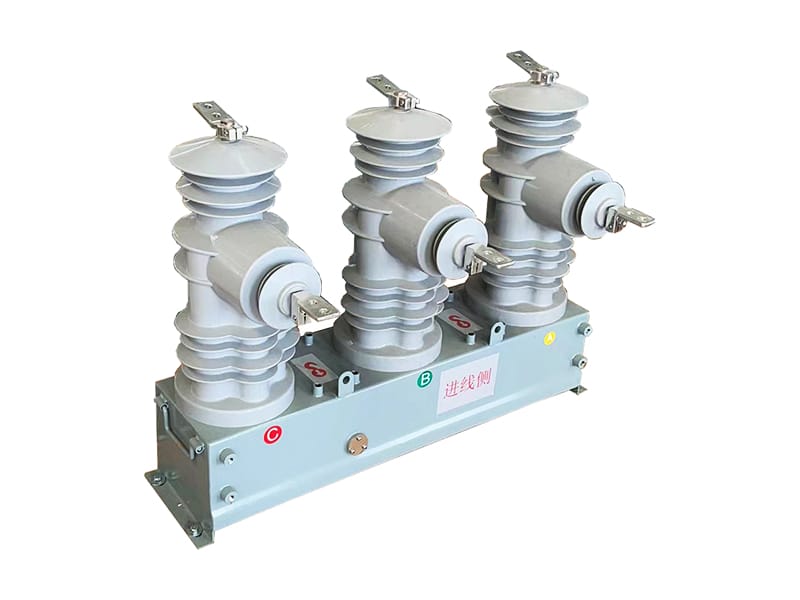

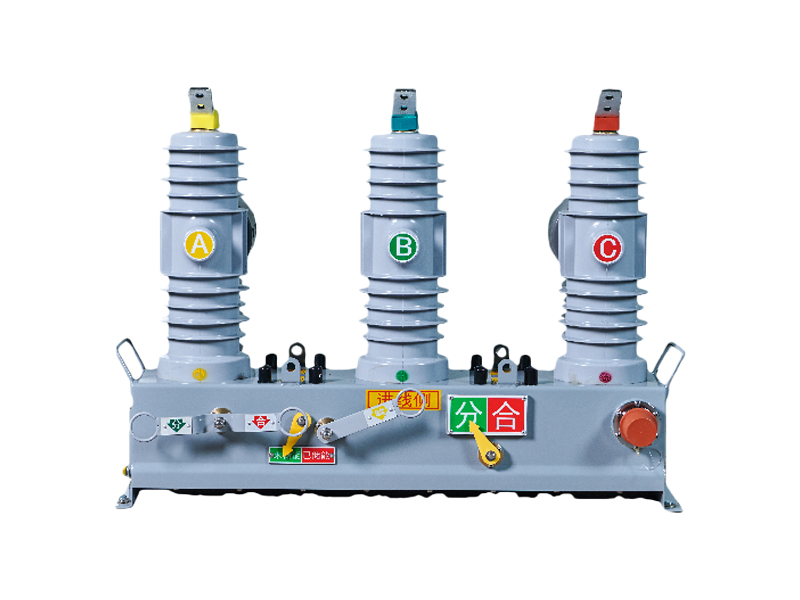

Наружный электронный вакуумный выключатель серии HZW32 с разъемом для направленного питания нулевой последовательности позволяет автоматизировать процесс подачи электроэнергии на местном уровне без необходимости подключения к центральной станции или коммуникационной инфраструктуре. Благодаря функциям обнаружения короткого замыкания и замыкания на землю, а также отключения при отсутствии напряжения и адаптивной логике повторного включения, этот выключатель идеально подходит для сложных распределительных сетей, обеспечивая выборочную изоляцию неисправностей и автоматическое восстановление работоспособных участков. Этот VCB также предоставляет возможность выбора линии на месте, локализации неисправности и изоляции при однофазных замыканиях на землю.

Запросить расценки
Технические характеристики
Номинальное напряжение (кВ) 12
Номинальный ток (А) 630/1250
Номинальная частота (Гц) 50/60
Режим работы Ручной/автоматический
Номинальный ток кратковременного удержания (кА) 20/25
Продолжительность кратковременного выдерживаемого тока (с) 4
Пиковый номинальный выдерживаемый ток (кА) 50/63
Выдерживаемое напряжение промышленной частоты (кВ) 34 (влажное состояние) 42 (сухое состояние)
Импульсное выдерживаемое напряжение при ударах молнии (кВ) 75
Вес (кг) 150
Функция управления и эксплуатации Доступен удалённый контроль
Изоляция Вакуумный прерыватель и комбинированная изоляция
Особенности
Прочная конструкция: Трехфазная опорная структура с воздушной изоляцией и вакуумным гашением дуги, способная размыкать цепь при коротком замыкании с током до 20 кА до 30 раз.
Гибкая модульная конструкция: использует концепцию модульного дизайна с взаимозаменяемыми комбинациями электромагнитных/электронных датчиков.
Comprehensive monitoring: поддерживает сбор аналоговых данных и информации о состоянии, удаленную сигнализацию защиты от вибраций, а также локальную индикацию рабочих состояний, состояния связи и неисправностей.
Усовершенствованная защита: точно выявляет и быстро изолирует повреждения, связанные с коротким замыканием, заземлением и обрывом линии.
Интеллектуальные функции терминала: включают сбор данных о потерях мощности в линии, автоматизацию включения, связь, позиционирование, синхронизацию и запись, управление питанием, а также поддержку удаленного технического обслуживания.
Высокая устойчивость к внешним условиям: подходит для эксплуатации в сложных условиях, таких как высокогорья, высокая степень загрязнения, высокая влажность, сильный соляной туман и регионы с низкими температурами.
Условия эксплуатации
Температура: ±40℃
Уровень загрязненности: IV
Относительная влажность: среднее значение за день ≤95%, среднее значение за месяц ≤90%
Сейсмичность: 8
Рабочая высота: ≤ 2000 м
Условия установки: Места, свободные от огнеопасных, взрывоопасных угроз и химической коррозии.

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
