Вакуумный автоматический выключатель (VCB) с электромагнитным приводом
Опорный выключатель

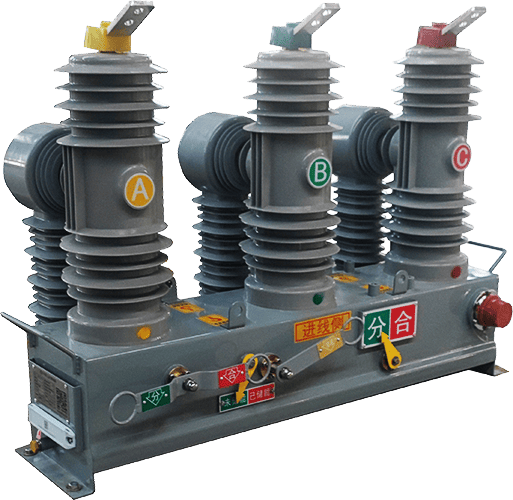

Вакуумный автоматический выключатель (VCB) с электромагнитным приводом

Стандарты: IEC 62271-100:2008

Серия HZW32 - это вакуумный автоматический выключатель (VCB), устанавливаемый на опоре, предназначенный для работы в сети переменного тока 12 кВ, с частотой 50 Гц. Это устройство высокого напряжения в первую очередь предназначено для размыкания и замыкания электрических цепей, а также для защиты от перегрузочных токов и токов короткого замыкания в силовых системах. Вакуумный выключатель (VCB) используется для защиты оборудования и управления в подстанциях и распределительных сетях на промышленных и горнорудных предприятиях. Особенно он подходит для строительства и модернизации городских и сельских электросетей, а также для мест с частыми переключениями.

Запросить расценки
Технические характеристики
Номинальное напряжение (кВ) 12
Номинальный ток (А) 630/1250
Номинальная частота (Гц) 50/60
Режим работы Ручной/автоматический
Номинальный ток кратковременного удержания (кА) 20/25
Продолжительность кратковременного выдерживаемого тока (с) 4
Пиковый номинальный выдерживаемый ток (кА) 50/63
Выдерживаемое напряжение промышленной частоты (кВ) 34 (влажное состояние) 42 (сухое состояние)
Импульсное выдерживаемое напряжение при ударах молнии (кВ) 75
Вес (кг) 150
Функция управления и эксплуатации Доступен удалённый контроль
Изоляция Вакуумный прерыватель и комбинированная изоляция
Особенности
Прочная герметичная конструкция: Трехфазная опорная конструкция с полной герметизацией обеспечивает высокую степень защиты от влаги и конденсации, что делает её особенно подходящей для эксплуатации в условиях низких температур и повышенной влажности.
Надежный механизм: Рабочий механизм заключен в герметичный корпус, что эффективно защищает его от коррозии и повышает общую надежность работы устройства.
Совместимость с интеллектуальными сетями: Может быть интегрирован с интеллектуальными контроллерами для реализации автоматизации распределения электроэнергии. Вакуумный выключатель может быть оснащен однофазными или трехфазными трансформаторами тока для защиты от перегрузок и коротких замыканий, а также для передачи сигналов тока в контроллер. Дополнительно, по запросу заказчика, могут быть установлены трансформаторы тока для учета потребляемой энергии.
Условия эксплуатации
Температура: ±40℃
Уровень загрязненности: IV
Относительная влажность: среднее значение за день ≤95%, среднее значение за месяц ≤90%
Сейсмичность: 8
Рабочая высота: ≤5000 м
Условия установки: Места, свободные от огнеопасных, взрывоопасных угроз и химической коррозии.
Installation Environment: Places free from flammable, explosive hazards, or chemical corrosion.

Примечание: Свяжитесь с HCRT, если требуются другие условия. Мы также предлагаем индивидуальные решения.
