Когда в сети распределения происходит замыкание на землю, синусоидальный ток особой частотности вводится в центральную часть. Ток, за исключением центральной части дугообразного змеевика, формирует цепь, проходящую через место и линию, где возникла неисправность.
Индикатор повреждений и изолирующий неисправности выключатель установлены в цепи распределения, они определяют и оценивают частоту сигналов тока на распределительной линии. Когда в распределительной линии происходит однофазовое замыкание на землю, источник направляется на место возникновения неисправности. Сигнал особой частоты тока можно определить, когда изолирующий выключатель превышает предварительно установленный порог. После этого устройство нахождения неисправности начнет звенеть, а изолирующий выключатель перекроет место поломки. Это позволит дальнейшую работу линии электричества.

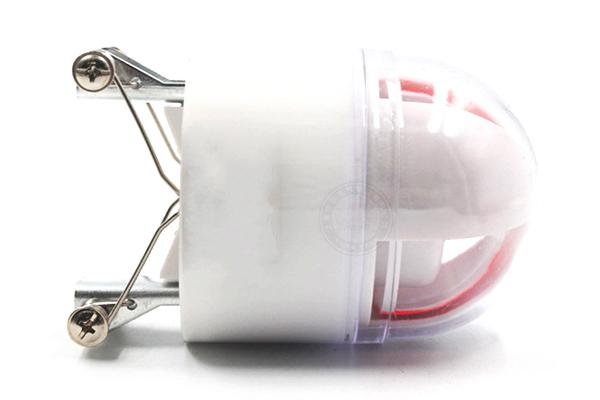

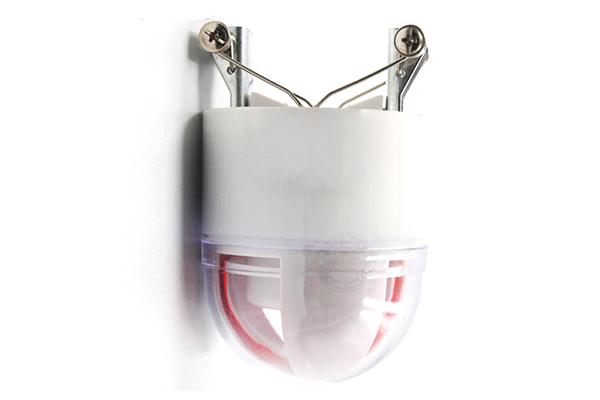

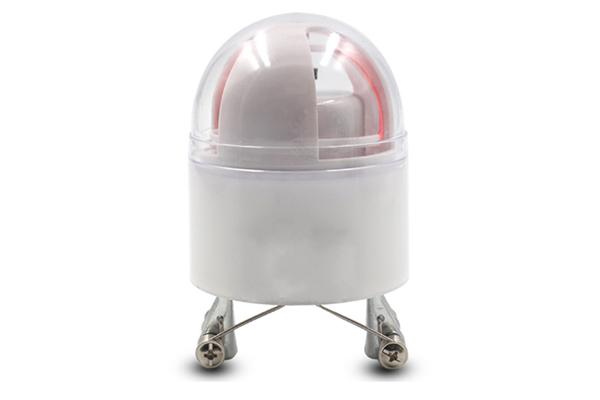

Индикатор повреждений переходного режима можно установить на воздушных линиях, в проводах электропитания, или же в электрическом оборудовании, как например: подстанция ящичного типа, блок кольцевой магистрали, кабель распределительной коробки, и т.д. Это обеспечивает проверку рабочих электрических линий, ветвей и всех секций.
| индекс расстояния беспроводной технологии передачи | рабочая частота | 470~510м Герц |
| мощность передачи | ≤10мВ (10дБм) | |
| восприимчивость | ≥ -90дБм | |
| скорость передачи | 250kbps | |
| расстояние передачи | ≥100м | |
| топология сети | формой звезды | |
| направление | всенаправленный | |
| индекс беспроводной технологии передачи | сетевой доступ | беспроводная поддержка DDN (APN) /VPDN |
| сетевой аутентификации | поддержка CHAP, сертификат PAP | |
| сетевые стандарты | поддержка GPRS/EDGE: 900/1800 MHz；Поддержка WCDMA/HSPA: 900/2100MHz | |
| UIM/SIM-карта | 3В，секционный тип установки места | |
| GPS временной модуль | усиление антенны | 26~28дБ |
| время запуска | 35сек | |
| время перезапуска | 1сек | |
| Точность во времени | 1us | |
| протокол и соглашение | протокол мощности | поддержка DL／T 634.5 101-2002, DL／T 634.5 104-2002 |
| безопасность сети | безопасность системы управления | поддержка логинов различных пользователей: администрация, обслуживающий персонал |
| Система электроснабжения | Номинальная частота | 50 Герц |
| Номинальное напряжение | 10 кВ | |
| Рабочий ток | 0~600A | |
| Размер провода | 8 ~ 42мм (35 ~ 400мм2) | |
| Модуль нейтрального заземления | Различные модули | |
| Измерение и точность | ток электрической линии | измерение тока: 0~600A， точность измерения: 0~300A，±3A；300~600A，±1% |
| Геоэлектрическое поле | 0~4095 | |
| температура кабеля | –40℃~+85℃，±1℃ | |
| Электричество | 0~100%，±0.5% | |
| Напряжение аккумулятора | 0~3.6В，±2% | |
| Индикация повреждений | Тип неисправности | межфазное короткое замыкание, однофазное заземление, переходящее и постоянное короткое замыкание |
| Минимальная пауза | 0.2сек | |
| Статус индикации линии электроснабжения | Индикаторный модуль | ультра яркая LEDподсветка (одиночная LED подсветка, яркость >13000mcd) |
| угол обзора | 360 всесторонний | |
| расстояние обзора | День 200м ночь 500м | |
| Продолжительность вспышки | ≥2000ч | |
| Режим сброса | автоматический, дистанционный, ручной | |
| Автоматическое ожидание сброса | 0~48h набор доступа ，по умолчанию 24h | |
| индекс расстояния беспроводной технологии передачи | рабочая частота | 470~510MHz |
| мощность передачи | ≤10mW (10dBm) | |
| восприимчивость | ≥ -90dBm | |
| скорость передачи | 250kbps | |
| расстояние передачи | ≤100м | |
| топология сети | формой звезды | |
| направление | всенаправленный | |
| Электроснабжение | Ёмкость аккумулятора | 3.6В，8.5Ah |
| электропривод | ток электрической линии 5A | |
| Технические свойства | размер (ШxВxГ) | 120мм x 129мм x173мм |
| Вес | < 1кг | |
| IP | IP67 (IP68- результаты зрительного теста) | |
| эластичное сопротивление резьбы прижимного механизма | вертикальное направление 50N, портретное направление 50NNon перемещение | |
| загрузка и разгрузка | >50 раз | |
| Механическая мощность | Уровень вибрирования 1 толчок 1м | |
| Рабочая среда | рабочая температура | -40 ~ +70 °C |
| температура хранения | -40 ~ +70 °C | |
| Влажность | 5%~95% (без конденсации) | |
| Меры безопасности и электромагнитная совместимость | выдержка тока короткого замыкания | 20кA/2сек |
| Испытание на интерференцию | 100мм | |
| уровень риска пожара | 5 | |
| устойчивость к электростатическим разрядам | 4 уровень | |
| восприимчивость к радиоизлучению | 4 уровень | |
| устойчивость к броскам тока | 4 уровень | |
| устойчивость магнитного поля с частотой питающей сети | 5 уровень | |
| срок службы и гарантия | Срок службы | >8лет |
| Электрическая работа | >2000 раз | |
| гарантия | 1 год |
| Потребление электроэнергия | Основное электропитание | Солнечная батарея |
| Аккумулятор | 12VНе требующий ТО, длительный перезаряжаемый аккумулятор | |
| режим сна (выключение, спящий режим) | ≤ 1mA @ 12В | |
| потребление резервной мощности (включение，без связи) | ≤ 15mA @ 12В | |
| средняя рабочая мощность (включение, регулярная связь) | ≤ 20mA @ 12В | |
| максимальная рабочая мощность (включение, продолжительная связь) | ≤ 100mA @ 12В | |
| технические свойства | размер (ШxВxГ) | 400мм x 420мм x406мм |
| вес | ≤ 5кг | |
| корпус | алюминиевый сплав | |
| IP | IP55 | |
| рабочая среда | рабочая температура | -40 ~ +70 °C |
| температура хранения | -40 ~ +70 °C | |
| относительная окружающая влажность | 5%~95% (без конденсации) | |
| электромагнитная совместимость | выдержка тока короткого замыкания | 4 уровень |
| Испытание на интерференцию | 4 уровень | |
| уровень риска пожара | 4 уровень | |
| устойчивость к электростатическим разрядам | 5 уровень | |
| восприимчивость к радиоизлучению | 5 уровень | |
| устойчивость к броскам тока | 5 уровень | |
| срок службы и гарантия | срок службы | >8 лет |
| гарантия | 1 год |
Обратить внимание: регулярная связь с мастером 1 раз, продолжительность не более 2 секунд.
Устройство сбора данных:
Использование солнечных батарей позволит препятствовать появлению помех. Сенсоры и индикаторы постоянно в эквипотенциальном состоянии, что позволяет не пропустить помехи из электромагнитного поля.
Данное устройство использует технологию МС и A/D, а также технологию низкой мощности. Это обеспечивает надежную работу и стабильность.
Устройство может определить ток нагрузки, изменение пускового тока во время моментного входа на линии загрузки, изменение тока короткого замыкания и точно определить короткое замыкание в линии.
Когда появляется сигнал неисправности, микро чип контроля и относящиеся к нему цепи начинают работать, после чего включается программа настроек, после того как неполадка решена, микро чип и цепь возвращаются обратно в энергоэкономичное состояние;
66-битный пароль является эффективным барьером для неправильной эксплуатации устройства.
Устройство сбора:
В устройство поступает информация из индикатора о неисправности.
Данное устройство расшифровывает и передает демодулированный сигнал, после чего информация о неисправности отправляется в систему основного сервера.
С микро потреблением электроэнергии, данное устройство устанавливают на 10тыс вольтовой линии, которая напрямую собирает и использует солнечную энергию в цепи. Устройство сбора обладает сильной помехозащищённостью и не сталкивается с какими-либо электромагнитными помехами.
-Рабочие условия: -30℃-70℃
-Относительная влажность: ≤95%
