Во время изготовления умной сети, интеллектуальная распределительная сеть сталкивается с проблемой: как быстро и точно определить место и время поломки, в особенности при КЗ на землю. Такие технологии, как автоматическая сеть распределения, автоматизация усиливающего провода и технология традиционного индикатора неисправности имеет много недостатков: большие вложения денег, сбои в питании и низкий уровень точности. Наша компания создала интеллектуальную систему мониторинга распределения, которая точно определяет тип неисправности, а также место, что позволяет решить проблему в краткие сроки и улучшить надежность подачи электроэнергии благодаря точному измерению и быстрому ведению учета.
Интеллектуальная система мониторинга сети распределения – это инновационный продукт. Устройство сбора является соединением между центральным сенсором и главной станцией. Используя технологию беспроводной близкой и отдаленной гибридной сети, система может иметь функцию мониторинга каналов, сигнала включателя и оповещения о неисправностях, поддержки диагноза, самовосстановления и функцию восстановления данных после появления неполадок в системе. Также, используя солнечную энергию и аккумулятор без ТО, мы обеспечиваем стабильность и надежность системы. Вместе с этим, работник может наблюдать за рабочим состоянием устройства и отслеживать неисправности в реальном времени. С всеобъемлющей аналитической технологией распределительной трансмиссионной линии, система мониторинга сети распределения анализирует такие условия, как неисправности линии, ток загрузки, качество электричества и многое другое, тем самым предоставляя данные для оптимизации структуры системы распределения.
Индикатор регистрации переходных процессов можно установить на воздушных линиях, в проводах электропитания, или же в электрическом оборудовании, как например: подстанция ящичного типа, блок кольцевой магистрали, кабель распределительной коробки, и т.д. Это обеспечивает проверку рабочих электрических линий, ветвей и всех секций.
| индекс расстояния беспроводной технологии передачи | рабочая частота | 470~510MHz |
| мощность передачи | ≤10mW (10dBm) | |
| восприимчивость | ≥ -90dBm | |
| скорость передачи | 250kbps | |
| расстояние передачи | ≥100м | |
| топология сети | форма звезды | |
| направление | всестороннее | |
| индекс беспроводной технологии передачи | сетевой доступ | беспроводная поддержка DDN (APN) /VPDN |
| сетевой аутентификации | поддержка CHAP, сертификат PAP | |
| сетевые стандарты | поддержка GPRS/EDGE: 900/1800 MHz; поддержка WCDMA/HSPA: 900/2100MHz | |
| UIM/SIM-карта | 3V, секционный тип установки места | |
| GPS временной модуль | усиление антенны | 26~28dB |
| время запуска | 35 сек | |
| время перезапуска | 1 сек | |
| Точность во времени | 1us | |
| протокол и соглашение | протокол мощности | Поддержка DL／T 634.5 101-2002, DL／T 634.5 104-2002 |
| безопасность сети | безопасность системы управления | поддержка логинов различных пользователей: администрация, обслуживающий персонал |
| Система электроснабжения | Номинальная частота | 50Hz |
| Номинальное напряжение | 10kV | |
| Рабочий ток | 0~600A | |
| Размер провода | 8 ~ 42мм (35 ~ 400мм2) | |
| Модуль нейтрального заземления | различные модули заземления | |
| Измерение и точность | ток электрической линии | измерение тока: 0~600A， точность измерения: 0~300A，±3A;300~600A，±1% |
| Геоэлектрическое поле | 0~4095 | |
| температура кабеля | –40℃~+85℃，±1℃ | |
| Электричество | 0~100%, ±0.5% | |
| Напряжение аккумулятора | 0~3.6V, ±2% | |
| Индикация повреждений | Тип неисправности | межфазное короткое замыкание, однофазное заземление, переходящее и постоянное короткое замыкание |
| Минимальная пауза | 0.2 сек | |
| Статус индикации линии электроснабжения | Индикаторный модуль | ультра яркая LEDподсветка (одиночная LED подсветка, яркость >13000mcd) |
| угол обзора | 360° всесторонний | |
| расстояние обзора | День 200м ночь 500м | |
| Продолжительность вспышки | ≥2000ч | |
| Режим сброса | автоматический, удаленный ручной | |
| Автоматическое ожидание сброса | 0~48h набор доступа, по умолчанию 24h | |
| индекс расстояния беспроводной технологии передачи | рабочая частота | 470~510MHz |
| мощность передачи | ≤10mW (10dBm) | |
| восприимчивость | ≥ -90dBm | |
| скорость передачи | 250kbps | |
| расстояние передачи | ≤100м | |
| топология сети | форма звезды | |
| направление | всестороннее | |
| Электроснабжение | Ёмкость аккумулятора | 3.6V, 8.5Ah |
| электропривод | Ток линии электричества 5A | |
| Технические свойства | размер (ШxВxГ) | 120мм x 129мм x173мм |
| Вес | < 1 кг | |
| IP | IP67 (IP68- результат зрительного теста) | |
| эластичное сопротивление резьбы прижимного механизма | вертикальное направление 50N, портретное направление 50NNon перемещение | |
| загрузка и разгрузка | >50 раз | |
| Механическая мощность | уровень вибрации 1 удар 1м | |
| Рабочая среда | рабочая температура | -40 ~ +70 °C |
| температура хранения | -40 ~ +70 °C | |
| Влажность | 5%~95% (без конденсации) | |
| Меры безопасности и электромагнитная совместимость | выдержка тока короткого замыкания | 20кA/2сек |
| Испытание на интерференцию | 100мм | |
| уровень риска пожара | 5 уровень | |
| устойчивость к электростатическим разрядам | 4уровень | |
| восприимчивость к радиоизлучению | 4 уровень | |
| устойчивость к броскам тока | 4 уровень | |
| устойчивость магнитного поля с частотой питающей сети | 5 уровень | |
| срок службы и гарантия | Срок службы | >8 лет |
| Электрическая работа | >2000 раз | |
| гарантия | 1 год |
| Потребление электроэнергия | Основное электропитание | Солнечная батарея |
| Аккумулятор | 12VНе требующий ТО, длительный перезаряжаемый аккумулятор | |
| режим сна (выключение, спящий режим) | ≤ 1mA @ 12В | |
| потребление резервной мощности (включение，без связи) | ≤ 15mA @ 12В | |
| средняя рабочая мощность (включение, регулярная связь) | ≤ 20mA @ 12В | |
| максимальная рабочая мощность (включение, продолжительная связь) | ≤ 100mA @ 12В | |
| технические свойства | размер (ШxВxГ) | 400мм x 420мм x406мм |
| вес | ≤ 5кг | |
| корпус | алюминиевый сплав | |
| IP | IP55 | |
| рабочая среда | рабочая температура | -40 ~ +70 °C |
| температура хранения | -40 ~ +70 °C | |
| относительная окружающая влажность | 5%~95% (без конденсации) | |
| электромагнитная совместимость | выдержка тока короткого замыкания | 4 уровень |
| Испытание на интерференцию | 4 уровень | |
| уровень риска пожара | 4 уровень | |
| устойчивость к электростатическим разрядам | 5 уровень | |
| восприимчивость к радиоизлучению | 5 уровень | |
| устойчивость к броскам тока | 5 уровень | |
| срок службы и гарантия | срок службы | >8 лет |
| гарантия | 1 год |
Обратить внимание: регулярная связь с мастером 1 раз, продолжительность не более 2 секунд.

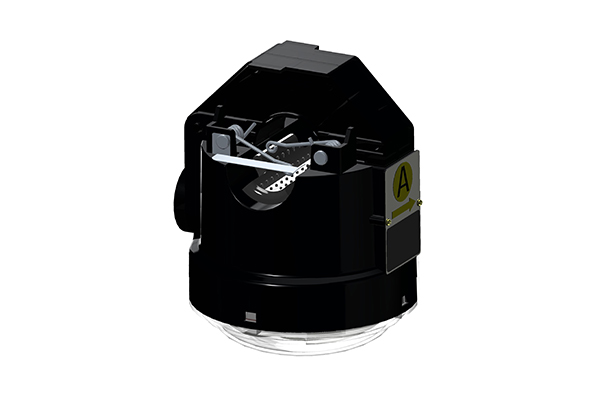

Устройство сбора данных:
-Производит точное определение рабочих условий линий, этим самым предоставляя поддержку учету волны тока
- Распознает неисправности для предотвращения неправильного использования устройства
- Предоставляет всеобъемлющую операционную информацию
-Имеет функцию определения состояния линии
- Контролирует работу линии в режиме реального времени
- Использует технологию извлечение маленького тока из сетевого напряжения, в результате чего не требуется аккумулятор
- Не требует технического обслуживания, обновление можно осуществлять на расстоянии
- Можно загружать и разгружать при помощи электричества, что делает его удобным и безопасным
-Имеет высокий уровень защиты безопасности, работает в сложных погодных условиях

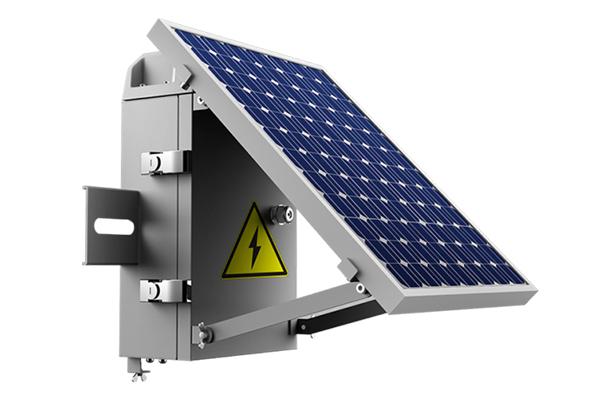

Устройство сбора:
-Имеет гибкий сетевой модуль
-GPS точность во времени
- Трехфазовый синтез тока нулевой последовательности, электрические сигналы; замыкание на землю определяется на месте.
- Обладает стабильной и надежной связью
-Низкий уровень потребления электроэнергии
-Оборудован надежной системой подачи электроэнергии
-Отдаленное управление и обновление
-I Пылеотталкивающий и водонепроницаемый дизайн в сочетании с крепким корпусом
-Рабочее условие: -30℃-70℃
- относительная влажность: ≤95%
